Ý nghĩa của ký hiệu UL và TC-ER trên dây cáp và tầm quan trọng của nó

Ý nghĩa của ký hiệu UL và TC-ER trên dây cáp và tầm quan trọng của nó

Trong ngành kỹ thuật điện – tự động hóa, việc lựa chọn và sử dụng dây cáp không chỉ phụ thuộc vào cấu tạo hay vật liệu, mà còn đòi hỏi sự tuân thủ các tiêu chuẩn an toàn quốc tế. Một trong những dấu hiệu quan trọng mà kỹ sư điện cần nắm rõ là ký hiệu UL và TC-ER trên dây cáp. Những ký hiệu này không chỉ mang ý nghĩa pháp lý mà còn liên quan trực tiếp đến hiệu suất vận hành và chi phí lắp đặt trong các hệ thống điện công nghiệp.

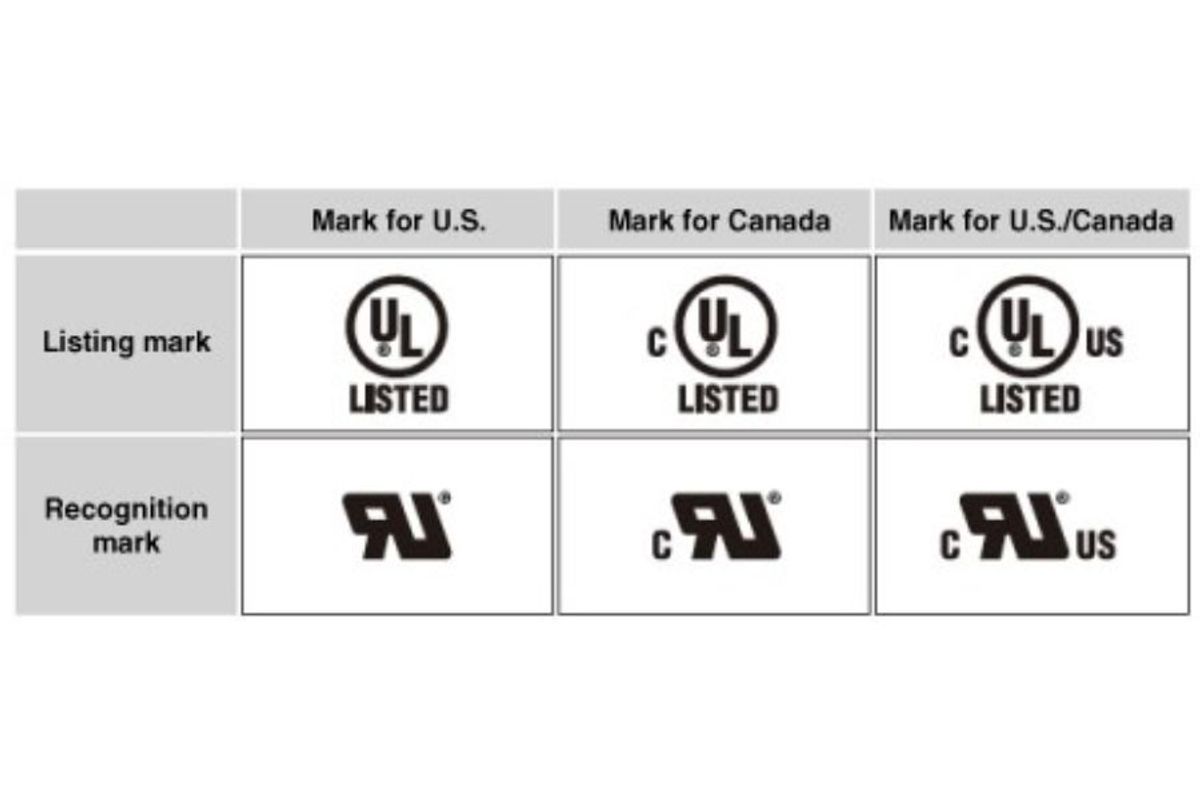

1. Ký hiệu UL là gì?

UL là viết tắt của "Underwriters Laboratories" – tạm dịch là Phòng thí nghiệm của người bảo lãnh. Đây là tổ chức chứng nhận độc lập của Hoa Kỳ, tương đương với tổ chức VDE tại Đức, chuyên thực hiện kiểm tra, chứng nhận độ an toàn của thiết bị điện và linh kiện điện tử.

UL hoạt động dựa trên Bộ luật Điện Quốc gia Hoa Kỳ – NEC (National Electrical Code), hay còn gọi là NFPA 79, một trong những bộ tiêu chuẩn phòng cháy chữa cháy nghiêm ngặt nhất trên thế giới. Nhờ tính khắt khe và minh bạch, chứng nhận UL được công nhận tại nhiều quốc gia và là yếu tố bắt buộc trong các hệ thống điện thương mại, dân dụng và công nghiệp ở Bắc Mỹ.

Tại sao chứng nhận UL quan trọng?

• Đảm bảo an toàn phòng cháy nổ
• Tuân thủ quy định pháp luật tại Hoa Kỳ và nhiều nước khác
• Tạo uy tín thương hiệu và sự tin cậy từ phía khách hàng
• Hạn chế tối đa rủi ro về bảo trì và pháp lý trong quá trình vận hành

2. TC-ER là gì và có ý nghĩa gì trong thi công điện?

TC là viết tắt của Tray Cable – cáp khay, dùng để chỉ các loại dây cáp có thể lắp đặt trong khay cáp hoặc giá đỡ cáp, một phương thức lắp đặt phổ biến trong các nhà máy, trung tâm dữ liệu hoặc hệ thống tự động hóa.

Tuy nhiên, do các yêu cầu phòng cháy chữa cháy ở Bắc Mỹ rất khắt khe, việc lắp đặt cáp hở thường không được phép nếu cáp không đáp ứng được tiêu chuẩn kỹ thuật cụ thể. Lựa chọn cáp thông thường buộc phải lắp trong ống dẫn kín hoặc khay cáp bọc bảo vệ, dẫn đến chi phí vật liệu và nhân công tăng cao.

Để giải quyết bài toán này, loại cáp TC-ER (Tray Cable – Exposed Run) đã ra đời.

TC-ER là gì?

TC-ER là dòng cáp được thiết kế và chứng nhận theo các tiêu chuẩn UL 1277, NFPA 79 và NEC, cho phép lắp đặt trực tiếp (hở) từ tủ điện đến máy móc thiết bị mà không cần ống bảo vệ hay khay cáp bọc kín. Đây được gọi là hình thức "chạy tiếp xúc" (Exposed Run – ER).

3. Lợi ích khi sử dụng cáp TC-ER có chứng nhận UL

Việc sử dụng các loại cáp như HELUKABEL JZ-604, TRAYCONTROL 500 và 600 – đạt chuẩn UL TC-ER – mang đến nhiều lợi ích nổi bật:

✔ Tiết kiệm chi phí thi công

Không cần ống bảo vệ hoặc khay cáp kín, giúp giảm chi phí vật tư và nhân công đáng kể.

✔ Lắp đặt nhanh, đơn giản

Cáp có thể được đi trực tiếp trên tường, trần nhà hoặc sàn công nghiệp, rút ngắn thời gian triển khai hệ thống điện.

✔ Đảm bảo an toàn vận hành

Cáp UL TC-ER được thiết kế chịu lửa, chống dầu, chống mài mòn, đáp ứng các điều kiện vận hành khắt khe trong công nghiệp.

✔ Tối ưu hóa không gian

Không cần bố trí ống cứng hay máng cáp lớn, giúp tiết kiệm diện tích và tăng tính linh hoạt trong thiết kế hệ thống.

4. Ứng dụng thực tế của cáp UL TC-ER

Các loại cáp đạt chuẩn UL TC-ER được sử dụng rộng rãi trong các lĩnh vực:

• Tự động hóa nhà máy
• Hệ thống điều khiển và tủ điện
• Thiết bị cơ khí, robot công nghiệp
• Ngành chế biến thực phẩm, nước giải khát, năng lượng tái tạo

Đặc biệt, tại các công trình yêu cầu tuân thủ tiêu chuẩn Bắc Mỹ hoặc xuất khẩu thiết bị ra thị trường Hoa Kỳ, chứng nhận UL và TC-ER là yếu tố bắt buộc để thông quan và được phép lắp đặt.

Kết luận

UL và TC-ER không chỉ là những ký hiệu kỹ thuật – mà là minh chứng cho chất lượng, độ an toàn và khả năng tối ưu chi phí của hệ thống điện. Việc sử dụng cáp đạt chuẩn UL TC-ER giúp các kỹ sư và nhà đầu tư an tâm hơn khi triển khai các dự án công nghiệp, đồng thời đáp ứng các yêu cầu pháp lý nghiêm ngặt tại thị trường quốc tế.
