So sánh dây cáp DC và cáp AC cho hệ thống điện năng lượng mặt trời

Trong hệ thống điện năng lượng mặt trời, dây cáp là thành phần không thể thiếu, đóng vai trò kết nối và truyền tải năng lượng giữa các bộ phận. Hai loại dây cáp chính được sử dụng là cáp DC (dòng điện một chiều) và cáp AC (dòng điện xoay chiều). Việc hiểu rõ sự khác biệt giữa hai loại dây này giúp đảm bảo hiệu quả, an toàn và tuổi thọ của toàn bộ hệ thống.

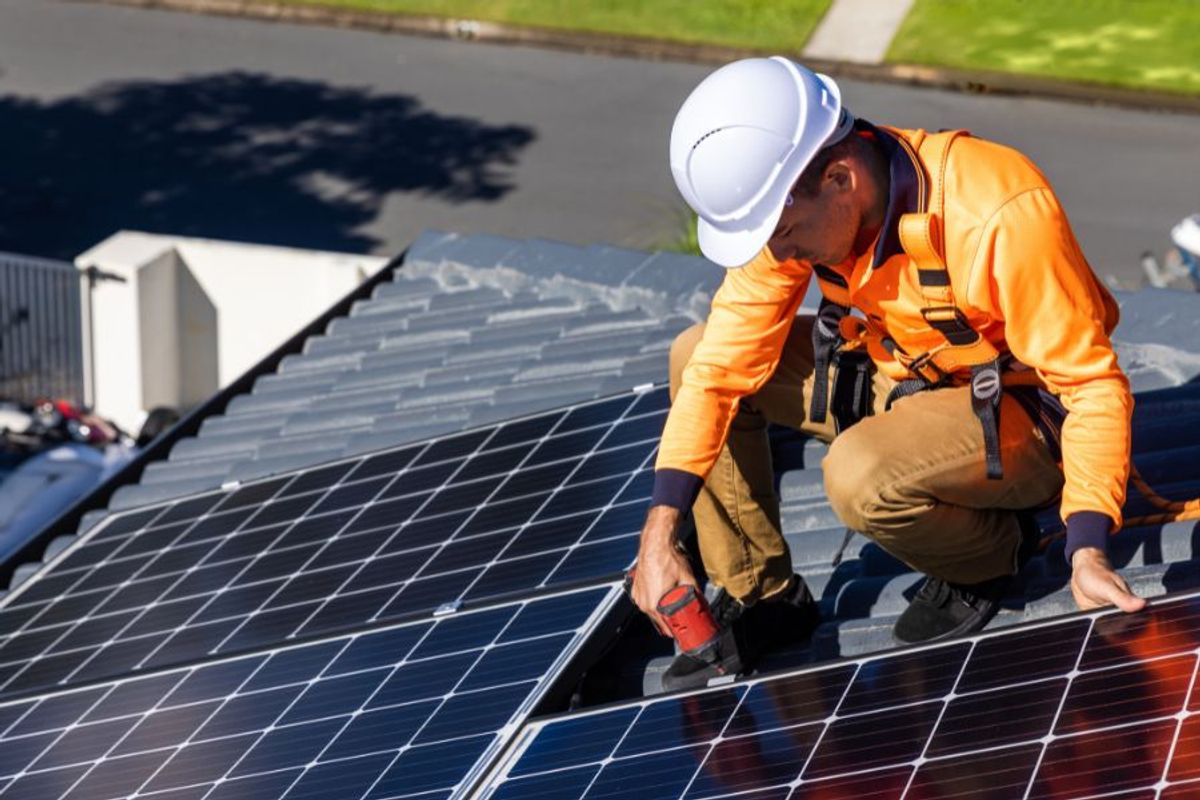

Tìm hiểu về dây cáp DC và dây cáp AC

Dây cáp DC là gì?

Dây cáp DC (Direct Current) được thiết kế để truyền tải dòng điện một chiều – dòng điện chỉ chạy theo một hướng cố định. Trong hệ thống năng lượng mặt trời, dòng điện một chiều được tạo ra bởi các tấm pin mặt trời, sau đó truyền qua cáp DC đến bộ biến tần (inverter), nơi dòng điện này được chuyển đổi thành dòng điện xoay chiều để sử dụng hoặc hòa lưới điện.

Dây cáp DC còn được sử dụng trong nhiều thiết bị điện tử và hệ thống lưu trữ năng lượng như đèn LED, pin nhiên liệu, ắc quy…

Dây cáp AC là gì?

Dòng điện AC (Alternating Current) là dòng điện thay đổi chiều liên tục theo thời gian. Dây cáp AC có nhiệm vụ truyền tải dòng điện đã được biến tần xử lý (từ DC sang AC) đến các thiết bị sử dụng điện trong nhà hoặc đưa vào hệ thống điện lưới.

Ưu điểm của dòng điện AC là dễ dàng tăng giảm điện áp thông qua máy biến áp, nhờ đó phù hợp để truyền tải điện ở khoảng cách xa và trong nhiều ứng dụng quy mô lớn như thương mại và công nghiệp.

Đặc điểm của dây cáp DC trong hệ thống năng lượng mặt trời

Trong hệ thống điện mặt trời, dây cáp DC chịu trách nhiệm truyền tải năng lượng trực tiếp từ tấm pin đến biến tần. Vì đây là dòng điện chưa qua xử lý, yêu cầu kỹ thuật với dây cáp DC là rất cao.

Một số đặc tính quan trọng:

• Xếp hạng điện áp cao: Dây cáp DC phải chịu được mức điện áp lớn từ 600 V đến 1500 V hoặc cao hơn, phù hợp với nhiều cấu hình hệ thống quang điện.
• Khả năng dẫn dòng lớn: Cáp cần có tiết diện đủ lớn, lõi đồng chất lượng cao để đảm bảo dòng điện lớn không gây sụt áp hoặc sinh nhiệt.
• Cách điện an toàn: Vật liệu cách điện như XLPE hoặc cao su EPR thường được sử dụng để chịu được điều kiện khắc nghiệt như tia UV, nhiệt độ cao, độ ẩm, và mưa nắng ngoài trời.
• Chống chịu thời tiết tốt: Cáp DC cần hoạt động bền bỉ ngoài trời trong thời gian dài, không bị lão hóa, không mục nát hoặc hư hỏng do môi trường.

Lưu ý khi kết nối cáp DC:

• Đầu nối chuyên dụng như hộp kết hợp (junction box) phải được lắp đúng kỹ thuật.
• Cáp cần được cố định bằng giá đỡ hoặc kẹp chống rung, tránh uốn cong, gập khúc hoặc để cáp tiếp xúc với bề mặt sắc nhọn.
• Bố trí cáp DC nên tối ưu khoảng cách ngắn nhất từ tấm pin đến biến tần để giảm tổn thất điện năng.

Đặc điểm của dây cáp AC trong hệ thống điện năng lượng mặt trời

Sau khi dòng điện được chuyển đổi tại biến tần, dây cáp AC đảm nhận nhiệm vụ truyền tải điện năng xoay chiều đến thiết bị sử dụng trong gia đình, nhà xưởng, hoặc trả ngược về lưới điện quốc gia.

Các đặc tính chính của dây cáp AC:

• Điện áp định mức phổ biến: Từ 110 V đến 240 V đối với dân dụng, và cao hơn đối với công trình công nghiệp.
• Khả năng chịu tải ổn định: Được thiết kế để xử lý công suất cao từ biến tần, đặc biệt trong điều kiện tải đỉnh hoặc sử dụng liên tục.
• Vật liệu cách điện chất lượng: PVC, XLPE, EPR... giúp dây hoạt động ổn định dưới môi trường thay đổi, hạn chế rò điện hoặc cháy nổ.
• Tuân thủ tiêu chuẩn an toàn điện: Cáp AC thường yêu cầu bảo vệ chống quá dòng, nối đất và cách ly rõ ràng để tránh sự cố hệ thống.

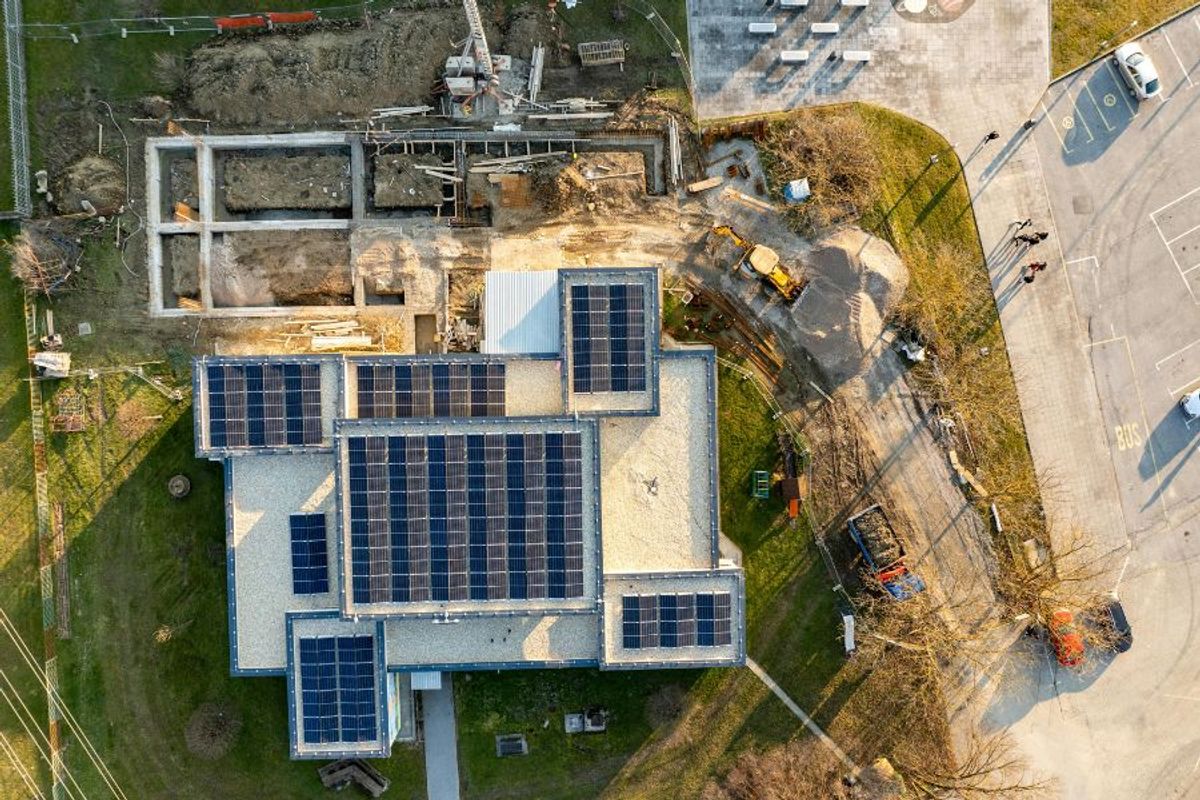

Kết nối cáp AC với hệ thống:

• Dây AC được kết nối từ đầu ra của biến tần đến tủ điện chính hoặc thiết bị tiêu thụ.
• Có thể sử dụng hệ thống một pha hoặc ba pha tùy theo công suất tải.
• Lắp đặt cần kết hợp với CB bảo vệ, aptomat, chống sét, đảm bảo an toàn tuyệt đối cho người và thiết bị.

Kết luận: Nên chọn dây cáp DC và AC như thế nào cho hệ thống năng lượng mặt trời?

Việc lựa chọn dây cáp phù hợp là yếu tố then chốt ảnh hưởng đến hiệu quả, độ an toàn và tuổi thọ của hệ thống điện mặt trời.

• Cáp DC cần chú trọng đến khả năng cách điện, chịu nhiệt, chống tia UV và thiết kế phù hợp với tiêu chuẩn điện áp của tấm pin. Sử dụng cáp chất lượng cao giúp giảm thất thoát điện năng, hạn chế nguy cơ cháy nổ và tăng độ tin cậy cho hệ thống.
• Cáp AC lại yêu cầu đáp ứng tốt với hệ thống điện gia đình hoặc công nghiệp, đảm bảo truyền tải ổn định, an toàn, và tương thích với các tiêu chuẩn điện hiện hành.
