Điều cần biết về dây cáp DC trong hệ thống quang năng

Trong các hệ thống điện mặt trời (hay còn gọi là hệ thống quang năng), dây cáp DC đóng vai trò vô cùng quan trọng trong việc truyền tải điện năng một chiều từ các tấm pin mặt trời đến bộ biến tần và các thiết bị lưu trữ. Việc lựa chọn đúng loại cáp DC không chỉ đảm bảo hiệu quả vận hành mà còn giúp giảm thiểu tổn hao năng lượng, kéo dài tuổi thọ thiết bị và nâng cao độ an toàn cho toàn bộ hệ thống.

Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động và 3 lưu ý quan trọng khi lựa chọn dây cáp DC cho hệ thống năng lượng mặt trời.

Cấu tạo cơ bản của hệ thống điện mặt trời

Một hệ thống quang năng điển hình gồm các thành phần chính sau:

• Tấm pin mặt trời (Solar panel): Chứa các tế bào quang điện (PV cell) được làm từ silic tinh khiết, có khả năng hấp thụ bức xạ mặt trời và chuyển đổi thành dòng điện một chiều (DC).
• Bộ biến tần (Inverter): Có nhiệm vụ chuyển đổi dòng điện DC từ các tấm pin thành dòng điện xoay chiều (AC) để sử dụng cho thiết bị điện trong sinh hoạt hoặc sản xuất.
• Bộ sạc năng lượng mặt trời (Charge controller): Giúp điều chỉnh dòng điện và điện áp từ pin mặt trời vào hệ thống lưu trữ, bảo vệ ắc quy khỏi tình trạng quá tải.
• Hệ thống ắc quy lưu trữ: Dùng để lưu trữ điện năng và cung cấp cho các thiết bị sử dụng khi không có ánh sáng mặt trời hoặc hệ thống không sản sinh điện.

Tất cả các thiết bị trên phải được kết nối thông suốt bằng dây cáp phù hợp để đảm bảo hiệu suất và độ bền cao nhất cho hệ thống.

Nguyên lý hoạt động của hệ thống quang năng

Khi ánh sáng mặt trời chiếu vào các tấm pin năng lượng, các photon sẽ kích thích electron trong tế bào PV tạo ra dòng điện một chiều (DC). Dòng điện DC này sẽ được dẫn truyền qua dây cáp DC đến biến tần.

• Nếu không có ắc quy lưu trữ, biến tần sẽ chuyển đổi trực tiếp dòng DC thành AC và đưa vào mạng điện nội bộ hoặc hòa lưới điện.
• Nếu có ắc quy lưu trữ, dòng điện DC sẽ được điều khiển bởi bộ sạc để nạp vào ắc quy, sau đó biến tần sẽ tiếp tục chuyển đổi dòng DC thành AC phục vụ cho hệ thống.

Trong toàn bộ quy trình này, dây cáp DC đóng vai trò là “hệ thống mạch máu”, kết nối các thiết bị và đảm bảo năng lượng được truyền tải ổn định, an toàn.

3 Lưu ý quan trọng khi lựa chọn dây cáp DC cho hệ thống quang năng

1. Phân biệt cáp DC và cáp AC

Cáp DC và cáp AC tuy đều là dây điện nhưng được thiết kế cho những nhiệm vụ và đặc tính kỹ thuật khác nhau:

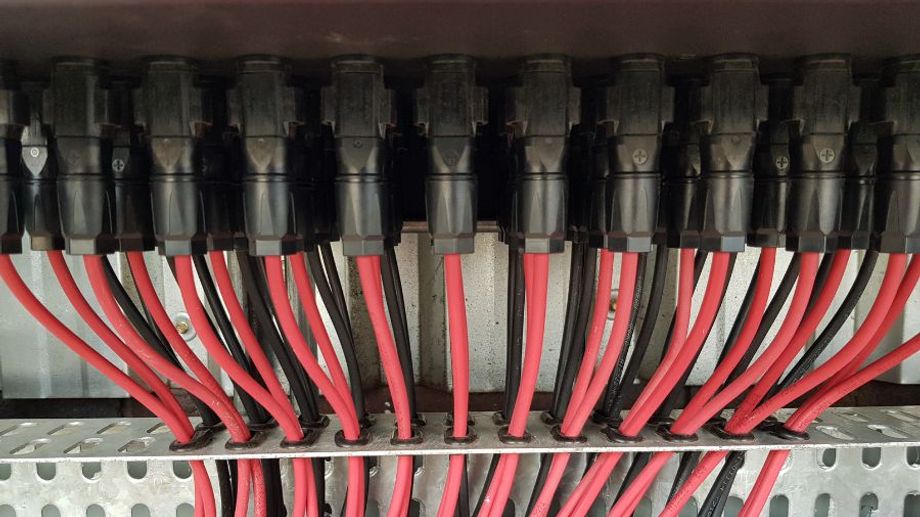

• Cáp DC sử dụng trong giai đoạn đầu của hệ thống: từ tấm pin đến biến tần hoặc đến bộ sạc và ắc quy. Đặc điểm của cáp DC là lõi nhiều sợi mềm, có hai lớp cách điện, chống tia UV và chịu nhiệt tốt. Dây này cần có khả năng truyền tải dòng điện một chiều ổn định và không bị ảnh hưởng bởi hiệu ứng bề mặt.
• Cáp AC được dùng ở giai đoạn sau: từ biến tần đến hệ thống điện gia đình hoặc điện lưới. Dây thường chỉ cần một lớp cách điện, và cấu trúc không yêu cầu mềm như cáp DC.

Việc phân biệt rõ ràng này giúp bạn chọn đúng loại dây cho từng giai đoạn, tránh hiện tượng quá tải, chập điện hoặc tổn hao điện năng không cần thiết.

2. Khả năng chống chịu thời tiết là bắt buộc

Hầu hết các hệ thống điện mặt trời đều được lắp đặt ngoài trời, do đó dây cáp DC cần có khả năng kháng tia UV, chịu nhiệt cao, kháng ẩm và chống ăn mòn. Các yếu tố thời tiết như:

• Tia cực tím từ mặt trời làm lão hóa vỏ cách điện
• Mưa và độ ẩm gây ăn mòn lõi đồng
• Nhiệt độ cao làm giòn vỏ cách điện

Tất cả đều có thể ảnh hưởng nghiêm trọng đến tuổi thọ dây cáp nếu không chọn đúng loại cáp được thiết kế chuyên dụng. Hãy ưu tiên chọn cáp DC đạt chuẩn EN 50618, với vỏ làm từ XLPE hoặc các vật liệu halogen-free có khả năng chống chịu thời tiết tốt.

3. Giảm thiểu sụt áp – yếu tố không thể bỏ qua

Sụt áp (Voltage Drop) là hiện tượng điện áp bị giảm dần từ điểm đầu đến điểm cuối dây cáp, gây tổn thất điện năng. Trong hệ thống quang năng, sụt áp xảy ra do:

• Chiều dài dây quá lớn
• Dây có tiết diện nhỏ
• Chất lượng vật liệu dẫn điện không đảm bảo

Để hạn chế sụt áp:

• Chọn dây cáp có tiết diện đủ lớn, phù hợp với công suất truyền tải
• Giảm chiều dài dây dẫn trong thiết kế hệ thống
• Ưu tiên sử dụng cáp DC có lõi đồng tinh khiết, mềm dẻo, dẫn điện tốt

Bên cạnh đó, cáp đạt tiêu chuẩn EN 50618 được thiết kế để giảm sụt áp hiệu quả, là lựa chọn tối ưu cho hệ thống điện mặt trời.

Kết luận

Dây cáp DC không chỉ đơn giản là dây dẫn điện, mà còn là một trong những yếu tố then chốt quyết định hiệu suất và độ bền của toàn bộ hệ thống quang năng. Để đảm bảo hệ thống vận hành ổn định trong thời gian dài, bạn cần:

• Phân biệt rõ giữa cáp DC và cáp AC
• Chọn loại dây cáp có khả năng chống chịu thời tiết ngoài trời
• Hạn chế tối đa tình trạng sụt áp bằng cách thiết kế và lựa chọn dây hợp lý

Tại Cáp Điện Sài Gòn, chúng tôi cung cấp đa dạng các loại dây cáp DC đạt tiêu chuẩn quốc tế, phù hợp cho mọi quy mô hệ thống điện mặt trời. Liên hệ với đội ngũ kỹ sư của chúng tôi để được tư vấn chi tiết và lựa chọn giải pháp tối ưu nhất cho dự án của bạn.Trong các hệ thống điện mặt trời (hay còn gọi là hệ thống quang năng), dây cáp DC đóng vai trò vô cùng quan trọng trong việc truyền tải điện năng một chiều từ các tấm pin mặt trời đến bộ biến tần và các thiết bị lưu trữ. Việc lựa chọn đúng loại cáp DC không chỉ đảm bảo hiệu quả vận hành mà còn giúp giảm thiểu tổn hao năng lượng, kéo dài tuổi thọ thiết bị và nâng cao độ an toàn cho toàn bộ hệ thống.
