Dây nối đất là gì? Các loại dây nối đất thường dùng

Dây nối đất là gì? Các loại dây nối đất thường dùng

Trong lĩnh vực kỹ thuật điện – tự động hóa, dây nối đất (hay còn gọi là dây tiếp địa) đóng vai trò thiết yếu trong việc đảm bảo an toàn cho con người và hệ thống thiết bị. Dù là công trình dân dụng, công nghiệp hay hạ tầng điện lực, một hệ thống tiếp địa hiệu quả sẽ góp phần giảm thiểu rủi ro và ổn định điện áp cho toàn bộ hệ thống.

1. Tìm hiểu về nối đất (tiếp địa)

1.1 Nối đất là gì?

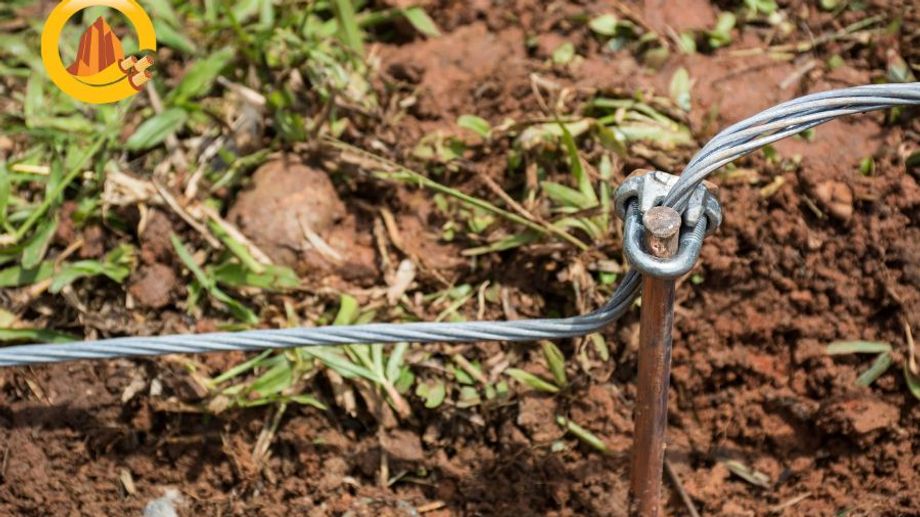

Nối đất (grounding) là quá trình kết nối các thiết bị hoặc hệ thống điện với đất thông qua dây dẫn hoặc hệ thống tiếp địa chuyên dụng. Mục tiêu chính của việc này là tạo đường dẫn an toàn cho dòng điện rò rỉ hoặc các dòng điện không mong muốn, từ đó giảm nguy cơ giật điện, hỏa hoạn và sự cố thiết bị.

Ngoài yếu tố an toàn, nối đất còn giúp ổn định điện áp trong hệ thống, đặc biệt là trong các môi trường có nhiễu điện từ cao. Vật liệu sử dụng phổ biến cho dây nối đất bao gồm đồng, nhôm, thép mạ kẽm – những vật liệu có độ dẫn điện và độ bền cơ học cao.

1.2 Tầm quan trọng của hệ thống nối đất

Một hệ thống nối đất hiệu quả không chỉ bảo vệ con người mà còn kéo dài tuổi thọ thiết bị bằng cách hạn chế các hư hỏng do quá điện áp, sét đánh hoặc nhiễu điện từ (EMC). Trong môi trường công nghiệp, nơi có nhiều máy móc hoạt động gần nhau, hiện tượng giao thoa điện từ xảy ra thường xuyên. Do đó, nối đất và cân bằng tiềm năng là giải pháp thiết yếu giúp hệ thống hoạt động ổn định, tránh sự cố không mong muốn.

2. Dây nối đất là gì?

Dây nối đất, hay còn gọi là dây tiếp địa, là loại dây dẫn chuyên dụng để kết nối thiết bị điện hoặc mạch điện với hệ thống tiếp địa. Chức năng chính của dây là truyền dẫn dòng điện rò rỉ xuống đất, đảm bảo an toàn và tránh tổn hại cho thiết bị.

Dây tiếp địa thường được chế tạo từ đồng, nhôm hoặc thép mạ kẽm, tùy theo ứng dụng và môi trường lắp đặt. Màu sắc nhận diện phổ biến là xanh lá sọc vàng, giúp dễ dàng phân biệt trong hệ thống dây điện.

Dây nối đất phải tuân theo các tiêu chuẩn quốc tế như IEC 60364, IEEE 80 hoặc TCVN 4756, đảm bảo cả về mặt kỹ thuật lẫn an toàn. Trong các hệ thống hiện đại, trên thị trường cung cấp đa dạng giải pháp nối đất, hỗ trợ doanh nghiệp dễ dàng triển khai hệ thống cân bằng tiềm năng một cách hiệu quả và tiết kiệm.

3. Các loại dây nối đất thường dùng

3.1 Dây đai nối đất đồng (Copper Earthing Strap)

Dây đai nối đất bằng đồng mạ thiếc là loại dây chuyên dụng trong việc giảm nhiễu điện từ (EMC) và bảo vệ hệ thống điều khiển công nghiệp. Sản phẩm được thiết kế với các sợi đơn có độ dày 0.2 mm, hoạt động ổn định trong dải nhiệt độ từ -20°C đến +125°C.

Đặc điểm nổi bật:

• Cấu trúc dạng tròn giúp tăng khả năng tiếp xúc, giảm điện trở tiếp điểm.
• Các đầu nối làm từ đầu cốt không mối hàn, cho độ bền cơ học cao.
• Có thể tùy chỉnh kích thước theo yêu cầu thực tế.

Ứng dụng:

• Hệ thống robot, tủ điều khiển, ô tô và tự động hóa công nghiệp.
• Môi trường có nhiễu điện từ cao, cần kiểm soát chặt chẽ EMC.

3.2 Dây đồng bện

Dây đồng bện được chế tạo từ các sợi đồng mạ thiếc nhỏ, kết cấu đa sợi mềm dẻo, tăng độ bền cơ học và dễ dàng uốn cong. Có hai loại chính:

• Loại 2: Dây bện thông thường.
• Loại 5: Dây bện sợi mịn, linh hoạt hơn cho lắp đặt cần chuyển động.

Thông số kỹ thuật:

• Bán kính uốn tối thiểu: gấp 6 lần đường kính ngoài (khi cố định).
• Chống ăn mòn, phù hợp cho môi trường công nghiệp khắc nghiệt.

Ứng dụng:

• Nối đất cho thiết bị công nghiệp.
• Cân bằng tiềm năng (CBN) trong các hệ thống có vòng nối đất.

3.3 Đầu cốt dây ADI bọc cách điện

Đây là phụ kiện không thể thiếu trong hệ thống nối đất. Đầu cốt ADI Wire End Ferrules có thiết kế hình côn dễ luồn dây, giúp bảo vệ đầu dây khỏi bị tưa, đảm bảo kết nối ổn định và an toàn.

Đặc điểm nổi bật:

• Làm từ đồng mạ thiếc, chống oxy hóa và dẫn điện tốt.
• Cổ cách điện bằng polypropylene chịu nhiệt đến +120°C.
• Màu sắc mã hóa theo tiêu chuẩn DIN, dễ nhận diện và thi công.

Phù hợp cho:

• Tủ điều khiển, bảng điện công nghiệp, hệ thống tự động hóa, nơi yêu cầu kết nối chính xác và bền vững.

3.4 Dây nối đất HELUCHAIN PROFINET 24V POWER PVC/+FE PVC

Đây là dòng cáp linh hoạt chuyên dùng trong hệ thống xích kéo (drag chain), tuân thủ tiêu chuẩn PROFINET, giúp đáp ứng yêu cầu chuyển động liên tục và điều kiện công nghiệp khắt khe.

Thông số kỹ thuật:

• Điện áp danh định: 300/500 V
• Nhiệt độ hoạt động:
  • Khi uốn cong: 0°C đến +90°C
  • Khi cố định: -30°C đến +90°C
• Độ bền: chu kỳ hoạt động lên đến 2 triệu lần
• Không chứa các chất gây ức chế sơn như silicone và cadmium.

Ứng dụng:

• Công nghiệp ô tô, máy móc CNC, hệ thống đo lường và điều khiển, đặc biệt trong môi trường có chuyển động liên tục.

Kết luận

Dây nối đất đóng vai trò sống còn trong mọi hệ thống điện hiện đại, từ dân dụng đến công nghiệp. Không chỉ đảm bảo an toàn, dây tiếp địa còn giúp ổn định điện áp, bảo vệ thiết bị và kiểm soát nhiễu điện từ. Với sự đa dạng về chủng loại – từ dây đai đồng, dây bện, đầu cốt đến cáp PROFINET chuyên dụng – việc lựa chọn đúng loại dây nối đất sẽ giúp tối ưu hiệu suất và tuổi thọ cho toàn bộ hệ thống điện.
