Dây điện bọc nhựa – Phân tích cấu tạo, tiêu chuẩn kỹ thuật và ứng dụng chuyên sâu trong hệ thống điện

Trong lĩnh vực điện dân dụng và công nghiệp, việc lựa chọn vật tư dẫn điện phù hợp có ý nghĩa quyết định đến độ an toàn, độ bền và hiệu suất vận hành của toàn bộ hệ thống. Trong số các giải pháp phổ biến hiện nay, dây điện bọc nhựa được xem là lựa chọn tiêu chuẩn nhờ khả năng cách điện tốt, độ bền cơ học cao và đáp ứng nhiều cấp điện áp khác nhau. Bài viết dưới đây sẽ phân tích chuyên sâu về cấu tạo, đặc tính kỹ thuật, phân loại và ứng dụng của dây điện bọc nhựa theo góc nhìn kỹ thuật.

Khái niệm và cấu tạo của dây điện bọc nhựa

Dây điện bọc nhựa là loại dây dẫn điện có lõi kim loại (thường là đồng điện phân hoặc thép mạ kẽm) được bao bọc bởi một hoặc nhiều lớp vật liệu cách điện, phổ biến nhất là PVC (Polyvinyl Chloride) hoặc XLPO (Cross-linked Polyolefin). Cấu trúc cơ bản của dây gồm ruột dẫn, lớp cách điện và trong một số dòng còn có lớp vỏ bảo vệ bên ngoài.
Ruột dẫn bằng đồng có độ tinh khiết cao nhằm đảm bảo điện trở suất thấp, tăng hiệu quả truyền tải điện năng và giảm tổn hao nhiệt. Lớp cách điện PVC có nhiệm vụ ngăn chặn dòng điện rò rỉ, bảo vệ người sử dụng và thiết bị. Độ dày lớp cách điện được tính toán theo tiết diện ruột dẫn và cấp điện áp danh định.
Ngoài chức năng cách điện, lớp nhựa còn có vai trò bảo vệ cơ học, chống ẩm, chống tác động môi trường và giảm nguy cơ oxy hóa lõi kim loại.

Đặc tính vật liệu PVC trong dây điện

PVC là vật liệu được sử dụng rộng rãi nhờ tính ổn định nhiệt, khả năng cách điện tốt và giá thành hợp lý. Về mặt kỹ thuật, PVC có hằng số điện môi thấp và khả năng chịu nhiệt ổn định trong khoảng 70°C đến 90°C tùy công thức phối trộn. Một số dòng cao cấp sử dụng vật liệu không chì (LF – Lead Free) nhằm đáp ứng yêu cầu an toàn môi trường.
Khi xảy ra ngắn mạch, ruột dẫn có thể chịu nhiệt độ lên đến 160°C trong thời gian không quá 5 giây mà không làm suy giảm cấu trúc cách điện. Đây là yếu tố quan trọng trong thiết kế hệ thống điện nhằm đảm bảo an toàn khi có sự cố.

Phân loại dây điện bọc nhựa theo cấu trúc ruột dẫn

Dây điện đơn cứng VC

Dây điện đơn cứng VC sử dụng ruột dẫn là một sợi đồng đặc, có khả năng chịu lực cơ học tốt và điện trở suất thấp. Cấp điện áp danh định thường là 600V. Nhiệt độ làm việc dài hạn cho phép khoảng 70°C.
Ưu điểm chính của dây VC là độ ổn định cao, ít biến dạng trong quá trình thi công cố định. Loại dây này thường được lắp đặt trong ống bảo vệ, đi âm tường hoặc trong hệ thống điện cố định. Do đặc tính cứng nên khả năng uốn cong hạn chế, yêu cầu kỹ thuật thi công chính xác.

Dây điện đơn mềm VCm

Dây điện đơn mềm VCm có ruột dẫn gồm nhiều sợi đồng nhỏ xoắn lại với nhau. Cấu trúc này giúp tăng độ linh hoạt, giảm ứng suất cơ học khi uốn cong và thuận tiện trong đấu nối.
Cấp điện áp danh định của VCm thường là 250V. Nhờ tính mềm dẻo cao, dây VCm phù hợp cho bảng điện, tủ điện và các vị trí yêu cầu thao tác nhiều. Điện trở tổng thể vẫn được đảm bảo nhờ tổng tiết diện ruột dẫn tương đương dây cứng.

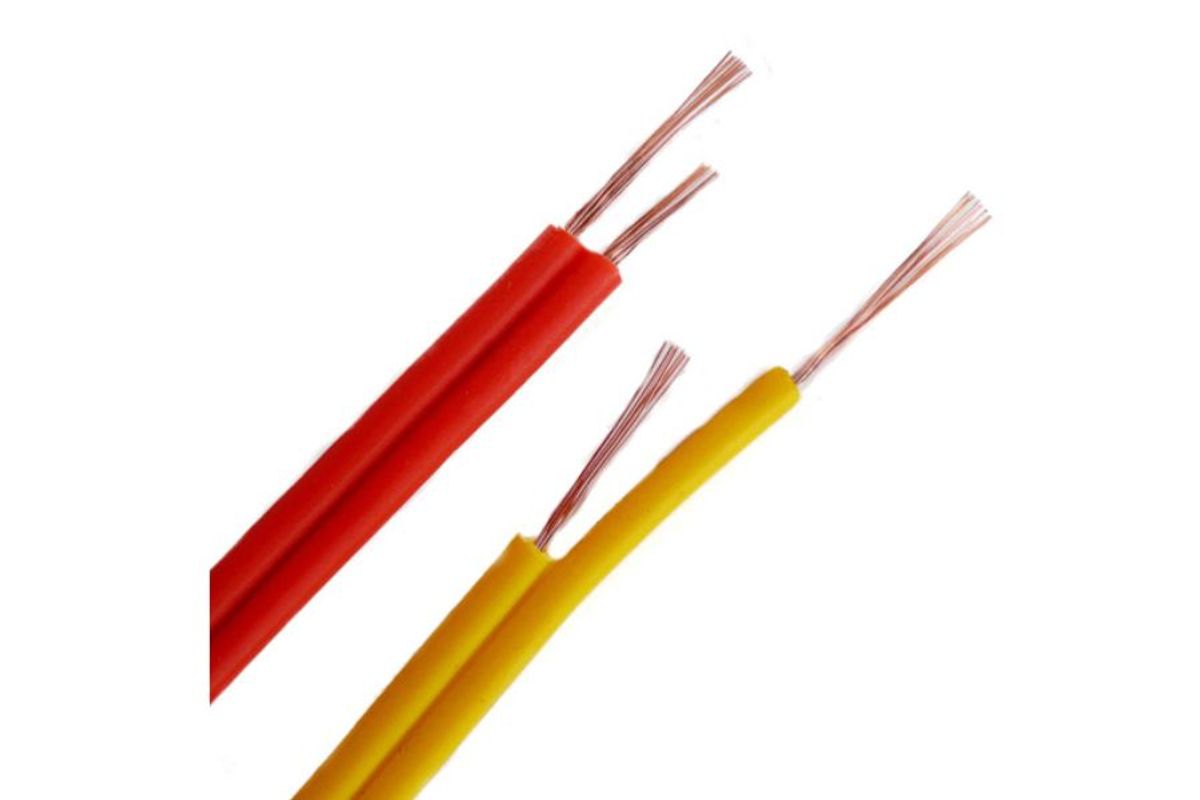

Dây điện đôi mềm dẹt VCmd

Dây điện đôi mềm dẹt VCmd gồm hai ruột dẫn mềm, mỗi ruột là nhiều sợi đồng xoắn. Hai lõi được bọc cách điện riêng và liên kết song song tạo thành dạng dẹt. Thiết kế này giúp tối ưu không gian lắp đặt và tăng tính thẩm mỹ.
Nhiệt độ làm việc cho phép của ruột dẫn khoảng 70°C, và trong điều kiện ngắn mạch ngắn hạn có thể đạt 160°C. Dây VCmd thường được sử dụng trong hệ thống điện cố định, lắp đặt trên tường, trần hoặc trong ống cứng.

Dây điện đôi mềm VCmo

Dây điện đôi mềm VCmo được cấu thành từ hai dây đơn mềm VCm đặt song song hoặc xoắn lại, sau đó bọc ngoài bằng lớp PVC bảo vệ. Cấp điện áp danh định 250V.
Điểm nổi bật của VCmo là khả năng chịu nhiệt dài hạn lên đến 90°C. Một số dòng sử dụng vật liệu không chì nhằm đáp ứng tiêu chuẩn môi trường. Dây thường được dùng cho thiết bị điện gia dụng hoặc dây cấp nguồn linh hoạt.

Dây điện đôi mềm xoắn tròn VCmt

Dây điện đôi mềm xoắn tròn VCmt có cấu trúc tương tự VCmo nhưng được xoắn tròn đồng đều, tăng tính linh hoạt và khả năng chịu lực xoắn. Nhiệt độ làm việc có thể lên đến 90°C.
Dòng LF-VCmt sử dụng vật liệu không chì, đảm bảo an toàn sức khỏe và môi trường. Sản phẩm phù hợp cho đèn chiếu sáng, ổ cắm, dây tín hiệu âm thanh và hệ thống báo cháy.

Phân tích khả năng dẫn điện và tổn hao

Hiệu suất của dây điện bọc nhựa phụ thuộc chủ yếu vào chất lượng ruột dẫn. Đồng điện phân có điện trở suất thấp, khoảng 1.72 µΩ·cm ở 20°C, giúp giảm tổn hao điện năng. Khi dòng điện tăng cao, nhiệt lượng sinh ra tỉ lệ với bình phương cường độ dòng điện theo định luật Joule. Vì vậy, việc lựa chọn tiết diện phù hợp là yếu tố then chốt để hạn chế quá nhiệt.
Ngoài ra, lớp cách điện cần duy trì độ bền điện môi ổn định trong suốt vòng đời sử dụng nhằm tránh hiện tượng phóng điện cục bộ.

Ứng dụng chuyên sâu trong hệ thống điện

Trong hệ thống điện dân dụng, dây VC và VCm thường được sử dụng cho mạch chiếu sáng, ổ cắm và cấp nguồn thiết bị. Trong môi trường công nghiệp nhẹ, dây đôi mềm được dùng cho thiết bị di động hoặc dây tín hiệu.
Việc lựa chọn loại dây phụ thuộc vào dòng tải, môi trường lắp đặt, điều kiện nhiệt độ và tiêu chuẩn an toàn. Với hệ thống đi âm tường, dây đơn cứng là lựa chọn phù hợp. Với thiết bị di động, dây mềm đảm bảo linh hoạt và an toàn cơ học.

Yêu cầu kỹ thuật và tiêu chuẩn

Dây điện bọc nhựa cần đáp ứng các tiêu chuẩn kỹ thuật về điện trở suất, độ bền kéo, độ giãn dài, khả năng chịu nhiệt và độ bền điện môi. Ngoài ra, các sản phẩm chất lượng cao thường đạt chứng nhận phù hợp quy chuẩn an toàn điện quốc gia.
Việc kiểm tra định kỳ và đo điện trở cách điện giúp đánh giá tình trạng vận hành của dây trong hệ thống.

Lưu ý trong thiết kế và lắp đặt

Khi thiết kế hệ thống điện, cần tính toán chính xác tiết diện dây dựa trên dòng tải và chiều dài đường dây để tránh sụt áp. Không nên sử dụng dây quá tải hoặc kéo dài vượt giới hạn cho phép. Việc lắp đặt phải đảm bảo dây không bị gập gãy hoặc chịu lực kéo quá mức.
Trong môi trường có nhiệt độ cao hoặc độ ẩm lớn, nên ưu tiên dòng dây có khả năng chịu nhiệt và chống ẩm tốt.

Kết luận

Dây điện bọc nhựa là giải pháp tiêu chuẩn trong hệ thống điện nhờ cấu trúc tối ưu giữa ruột dẫn chất lượng cao và lớp cách điện PVC bền vững. Tùy theo yêu cầu kỹ thuật, có thể lựa chọn dây đơn cứng VC, dây đơn mềm VCm, dây đôi mềm VCmd, VCmo hoặc VCmt. Việc hiểu rõ đặc tính kỹ thuật và lựa chọn đúng loại dây sẽ giúp đảm bảo an toàn điện, nâng cao hiệu suất truyền tải và kéo dài tuổi thọ hệ thống.
