Dây Cáp Bọc Nhựa PVC: Đặc Tính Kỹ Thuật, Tiêu Chuẩn Và Giải Pháp Lựa Chọn

Dây cáp bọc nhựa PVC là một trong những nhóm dây cáp điện được sử dụng rộng rãi trong hệ thống phân phối điện hạ thế, mạng điện dân dụng, tủ điều khiển và các công trình công nghiệp. Tuy nhiên, hiệu quả của dây cáp không chỉ phụ thuộc vào khả năng dẫn điện của ruột đồng hoặc nhôm mà còn liên quan trực tiếp đến vật liệu cách điện, khả năng chịu nhiệt, điều kiện lắp đặt và các yêu cầu kỹ thuật của hệ thống.

PVC (Polyvinyl Chloride) là vật liệu polymer nhiệt dẻo có khả năng cách điện, dễ gia công và chi phí sản xuất tương đối hợp lý. Nhờ những đặc tính này, PVC được sử dụng để sản xuất lớp cách điện, lớp vỏ ngoài hoặc cả hai thành phần trong nhiều dòng dây cáp.

Để lựa chọn đúng dây cáp PVC, cần đánh giá đồng thời các yếu tố về vật liệu, điện áp định mức, khả năng mang tải, độ sụt áp và điều kiện vận hành.

Bài viết dưới đây của Cáp Điện Sài Gòn phân tích những yếu tố kỹ thuật quan trọng giúp người sử dụng, kỹ sư điện và đơn vị thi công hiểu rõ hơn về dây cáp bọc nhựa PVC.

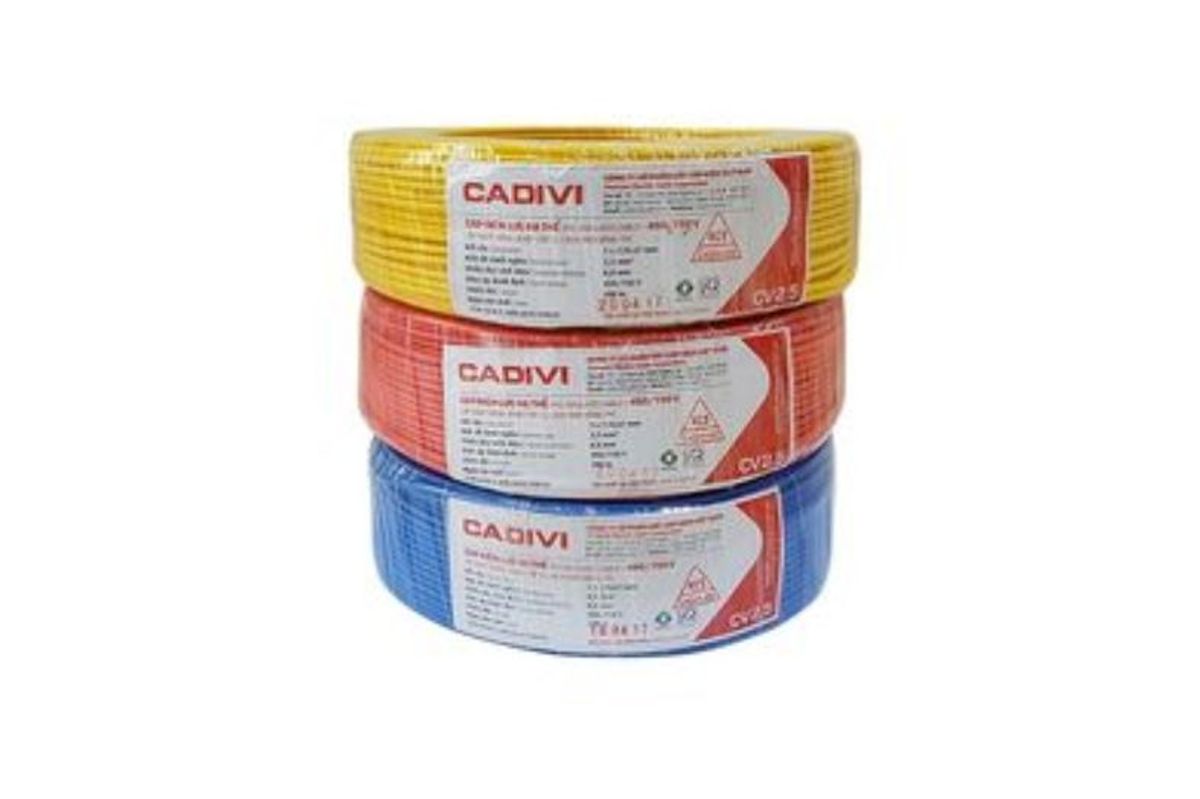

1. Dây cáp bọc nhựa PVC là gì?

Dây cáp bọc nhựa PVC là loại dây dẫn hoặc cáp điện có sử dụng hợp chất nhựa Polyvinyl Chloride làm vật liệu cách điện hoặc vỏ bảo vệ.

Trong kết cấu dây cáp, cần phân biệt hai chức năng chính:

• Lớp cách điện (Insulation): Bao quanh ruột dẫn, tạo sự cách ly điện giữa các phần dẫn điện và môi trường xung quanh.
• Lớp vỏ ngoài (Sheath): Bao bọc các thành phần bên trong, góp phần bảo vệ dây cáp trước tác động cơ học và môi trường.

Một dây cáp có vỏ PVC không nhất thiết sử dụng PVC làm vật liệu cách điện. Chẳng hạn, một số loại cáp sử dụng cách điện XLPE kết hợp với vỏ PVC.

Sự phân biệt này đặc biệt quan trọng vì khả năng chịu nhiệt, điện áp làm việc và các đặc tính kỹ thuật có thể khác nhau đáng kể giữa những kết cấu cáp.

2. Cấu tạo kỹ thuật của dây cáp PVC

Cấu tạo dây cáp PVC được thiết kế dựa trên điện áp định mức, số lõi, tiết diện ruột dẫn và môi trường sử dụng.

2.1. Ruột dẫn điện (Conductor)

Ruột dẫn thường được chế tạo từ đồng hoặc nhôm.

Đồng có điện trở suất thấp hơn nhôm, vì vậy với cùng tiết diện và điều kiện nhiệt độ, dây đồng thường có điện trở nhỏ hơn.

Nhôm có ưu điểm về khối lượng và chi phí vật liệu, phù hợp với một số hệ thống phân phối điện được thiết kế tương ứng.

Ngoài vật liệu, kết cấu ruột dẫn còn ảnh hưởng đến khả năng thi công.

Theo hệ thống phân loại trong IEC 60228, các dạng ruột dẫn thường gặp gồm:

• Class 1: Ruột dẫn đặc, một sợi.
• Class 2: Ruột dẫn nhiều sợi bện, thường dùng trong lắp đặt cố định.
• Class 5: Ruột dẫn đồng mềm.
• Class 6: Ruột dẫn đồng có độ mềm dẻo cao hơn Class 5.

Cần lưu ý rằng cấp mềm của ruột dẫn không tự động quyết định toàn bộ dây cáp có phù hợp với ứng dụng uốn chuyển động liên tục hay không.

2.2. Lớp cách điện PVC

Lớp cách điện PVC tạo ra rào cản điện môi giữa ruột dẫn và các thành phần xung quanh.

Những đặc tính kỹ thuật quan trọng của lớp cách điện gồm:

• Độ bền điện môi.
• Điện trở cách điện.
• Độ bền kéo và độ giãn dài.
• Khả năng chịu nhiệt và lão hóa nhiệt.
• Khả năng chống nứt hoặc biến dạng.
• Chiều dày cách điện theo tiêu chuẩn sản phẩm.

Trong các sản phẩm đáp ứng tiêu chuẩn, những đặc tính này cần được kiểm tra theo phương pháp thử tương ứng.

2.3. Lớp vỏ PVC

Đối với cáp nhiều lõi, lớp vỏ ngoài thường có chức năng giữ ổn định kết cấu và bảo vệ các lõi bên trong.

Tùy công thức vật liệu, lớp vỏ PVC có thể được thiết kế để đáp ứng những yêu cầu khác nhau về chống ẩm, chống dầu, chịu mài mòn hoặc chống chịu thời tiết.

Tuy nhiên, không nên xem PVC thông thường là vật liệu có khả năng chống lại mọi loại hóa chất và điều kiện môi trường.

Ở những hệ thống chịu tác động cơ học mạnh, cáp có thể cần thêm lớp giáp bảo vệ hoặc phương án bảo vệ bên ngoài.

3. Đặc tính điện của vật liệu cách điện PVC

Khả năng cách điện là một trong những nguyên nhân chính khiến PVC được sử dụng phổ biến trong ngành dây cáp.

3.1. Điện trở cách điện

Điện trở cách điện thể hiện khả năng hạn chế dòng điện rò qua vật liệu cách điện.

Đặc tính này phụ thuộc vào thành phần vật liệu, chiều dày lớp cách điện, nhiệt độ, độ ẩm và tình trạng lão hóa.

Khi nhiệt độ tăng, điện trở cách điện của nhiều vật liệu polymer có xu hướng giảm.

Vì vậy, khả năng cách điện cần được đánh giá trong những điều kiện thử nghiệm xác định, thay vì chỉ dựa trên loại vật liệu.

3.2. Độ bền điện môi

Độ bền điện môi là khả năng của vật liệu chống lại hiện tượng đánh thủng khi chịu điện trường.

Đây là đặc tính quan trọng khi thiết kế chiều dày cách điện và lựa chọn vật liệu cho những cấp điện áp khác nhau.

Tuy nhiên, độ bền điện môi của vật liệu không được sử dụng trực tiếp để suy ra điện áp định mức của một sản phẩm dây cáp hoàn chỉnh.

Điện áp định mức còn phụ thuộc vào kết cấu, tiêu chuẩn sản phẩm và kết quả thử nghiệm.

3.3. Ảnh hưởng của nhiệt độ đến ruột dẫn

Điện trở ruột dẫn kim loại tăng khi nhiệt độ tăng.

Đối với đồng, trong phạm vi nhiệt độ vận hành thông thường, có thể sử dụng gần đúng công thức:

Rθ = R20 × [1 + α × (θ − 20)]

Trong đó:

• Rθ: Điện trở ruột dẫn tại nhiệt độ θ.
• R20: Điện trở ruột dẫn tại 20°C.
• α: Hệ số nhiệt điện trở của vật liệu.
• θ: Nhiệt độ ruột dẫn, tính bằng °C.

Điều này có nghĩa là khi dây dẫn nóng lên, điện trở tăng, kéo theo thay đổi về tổn hao công suất và độ sụt áp.

Đây là lý do việc lựa chọn dây cáp cần xem xét điều kiện nhiệt, không chỉ tiết diện danh nghĩa.

4. Khả năng chịu nhiệt của dây cáp bọc nhựa PVC

Khả năng chịu nhiệt là yếu tố ảnh hưởng trực tiếp đến tuổi thọ cách điện.

Đối với nhiều loại cáp cách điện PVC thông dụng, nhiệt độ làm việc liên tục tối đa của ruột dẫn được quy định ở mức 70°C.

Tuy nhiên, mức này không áp dụng cho mọi hợp chất PVC. Những công thức chuyên dụng có thể được thiết kế với cấp nhiệt độ khác.

Cần phân biệt ba điều kiện nhiệt độ:

Nhiệt độ làm việc bình thường: Nhiệt độ ruột dẫn khi hệ thống vận hành trong điều kiện thiết kế.

Nhiệt độ quá tải ngắn hạn: Chỉ áp dụng nếu tiêu chuẩn hoặc tài liệu kỹ thuật sản phẩm cho phép, với thời gian và điều kiện cụ thể.

Nhiệt độ ngắn mạch: Nhiệt độ ruột dẫn có thể đạt đến trong một khoảng thời gian rất ngắn khi xuất hiện sự cố. Giới hạn phải được xác định theo loại cáp và tiêu chuẩn áp dụng.

Việc thường xuyên vận hành dây cáp vượt quá giới hạn nhiệt độ có thể làm tăng tốc độ lão hóa của lớp cách điện, giảm tính chất cơ học và ảnh hưởng đến độ tin cậy lâu dài.

Vì vậy, lựa chọn dây cáp phù hợp không chỉ nhằm tránh quá tải tức thời mà còn để kiểm soát điều kiện vận hành trong suốt vòng đời sử dụng.

5. Tiêu chuẩn kỹ thuật áp dụng cho dây cáp PVC

Một trong những sai lầm khi đánh giá dây cáp điện là chỉ dựa vào thương hiệu hoặc thông số tiết diện.

Trên thực tế, cần xác định sản phẩm được thiết kế và thử nghiệm theo tiêu chuẩn nào.

IEC 60227 – Cáp cách điện PVC

IEC 60227 là bộ tiêu chuẩn dành cho các loại dây cáp cách điện PVC có điện áp định mức đến và bằng 450/750V, trong phạm vi áp dụng của từng phần tiêu chuẩn.

Bộ tiêu chuẩn đề cập đến yêu cầu chung và những nhóm sản phẩm có kết cấu cụ thể.

IEC 60228 – Ruột dẫn dây cáp

IEC 60228 quy định các yêu cầu liên quan đến ruột dẫn, bao gồm tiết diện danh nghĩa, cấp ruột dẫn và điện trở theo điều kiện quy định.

Tiêu chuẩn này có ý nghĩa quan trọng trong việc đánh giá chất lượng ruột dẫn điện.

IEC 60502-1 – Cáp điện lực có cách điện đùn

IEC 60502-1 quy định yêu cầu cấu tạo, kích thước và thử nghiệm đối với những loại cáp điện lực thuộc cấp điện áp áp dụng, bao gồm 0,6/1kV và 1,8/3kV.

Tiêu chuẩn này được sử dụng trong những hệ thống phân phối điện và lắp đặt cố định phù hợp.

IEC 60332 – Đặc tính lan truyền ngọn lửa

Bộ tiêu chuẩn IEC 60332 liên quan đến việc đánh giá khả năng lan truyền ngọn lửa của dây và cáp trong những điều kiện thử nghiệm xác định.

Cần phân biệt rõ:

Cáp chậm cháy nhằm hạn chế sự lan truyền ngọn lửa theo phép thử tương ứng.

Cáp duy trì chức năng khi cháy được thiết kế để đáp ứng các yêu cầu riêng về khả năng duy trì hoạt động điện trong điều kiện cháy.

Hai đặc tính này không đồng nghĩa với nhau.

6. Phân tích khả năng mang tải của cáp PVC

Khả năng mang tải là giá trị dòng điện mà dây cáp có thể dẫn trong những điều kiện xác định mà không vượt quá giới hạn nhiệt độ cho phép.

Đây là một trong những thông số quan trọng nhất khi lựa chọn cáp điện.

Khả năng mang tải chịu ảnh hưởng bởi:

• Tiết diện và vật liệu ruột dẫn.
• Loại vật liệu cách điện.
• Nhiệt độ môi trường.
• Phương pháp lắp đặt.
• Số lượng mạch hoặc cáp đi chung.
• Khả năng tản nhiệt của môi trường xung quanh.

Ví dụ, cùng một loại dây đồng cách điện PVC có tiết diện 6 mm² nhưng khả năng mang tải khi lắp đặt trong ống kín có thể khác so với khi được bố trí trên máng cáp thông thoáng.

Nếu nhiều mạch điện được lắp đặt sát nhau, sự tích tụ nhiệt cũng có thể làm giảm khả năng mang tải cho phép.

Trong thiết kế, giá trị dòng điện cho phép thường được điều chỉnh theo các hệ số hiệu chỉnh tương ứng.

Có thể biểu diễn dưới dạng tổng quát:

Iz = Iz,ref × k1 × k2 × ... × kn

Trong đó:

• Iz: Khả năng mang tải cho phép sau hiệu chỉnh.
• Iz,ref: Khả năng mang tải tham chiếu theo bảng áp dụng.
• k1, k2,...: Các hệ số hiệu chỉnh phù hợp với điều kiện thực tế.

Các hệ số này không phải giá trị cố định cho mọi dây cáp. Chúng phải được lựa chọn theo tiêu chuẩn thiết kế, phương pháp lắp đặt và các điều kiện cụ thể.

7. Vai trò của độ sụt áp trong lựa chọn tiết diện dây cáp

Một dây cáp có thể đáp ứng yêu cầu mang tải nhưng vẫn không phù hợp nếu độ sụt áp trên tuyến dây quá lớn.

Độ sụt áp xảy ra do tổng trở của dây dẫn trong quá trình truyền tải điện năng.

Đối với mạch điện xoay chiều ba pha cân bằng, có thể sử dụng biểu thức gần đúng:

ΔU ≈ √3 × I × L × (R cosφ + X sinφ)

Trong đó:

• ΔU: Độ sụt áp, tính bằng V.
• I: Dòng điện tải, tính bằng A.
• L: Chiều dài tuyến cáp một chiều, tính bằng km.
• R: Điện trở của một dây pha, tính bằng Ω/km.
• X: Điện kháng của một dây pha, tính bằng Ω/km.
• cosφ: Hệ số công suất của tải.

Công thức này áp dụng cho mô hình mạch phù hợp và chưa thay thế việc tính toán đầy đủ đối với hệ thống phức tạp.

Khi chiều dài tuyến cáp tăng, độ sụt áp cũng có xu hướng tăng nếu các yếu tố khác không đổi.

Vì vậy, các tuyến cáp dài có thể yêu cầu tiết diện lớn hơn dù dòng tải không thay đổi.

Việc chọn tiết diện chỉ dựa vào công suất tải mà bỏ qua độ sụt áp có thể dẫn đến tình trạng điện áp tại thiết bị thấp hơn mức thiết kế.

8. So sánh chuyên sâu cáp cách điện PVC và XLPE

PVC và XLPE đều được sử dụng phổ biến nhưng có những đặc tính vật liệu khác nhau.

Về bản chất polymer

PVC là vật liệu nhiệt dẻo, có thể mềm ra khi nhiệt độ tăng và được gia công bằng các phương pháp phù hợp.

XLPE là polyethylene liên kết ngang. Cấu trúc liên kết ngang giúp vật liệu duy trì tính ổn định tốt hơn dưới tác động nhiệt trong những giới hạn thiết kế.

Về khả năng chịu nhiệt

Nhiều loại cáp PVC thông dụng có cấp nhiệt độ ruột dẫn làm việc liên tục 70°C, trong khi nhiều loại cáp XLPE thông dụng được thiết kế với cấp 90°C.

Sự khác biệt này có thể ảnh hưởng đến khả năng mang tải trong cùng điều kiện, nhưng không có nghĩa mọi dây cáp XLPE đều mang tải cao hơn một tỷ lệ cố định.

Về khả năng ứng dụng

Cáp cách điện PVC thường được sử dụng trong mạng điện dân dụng, hệ thống điện hạ thế và nhiều ứng dụng thông thường.

Cáp cách điện XLPE thường được lựa chọn trong những hệ thống yêu cầu cấp chịu nhiệt cao hơn hoặc theo những tiêu chuẩn thiết kế cụ thể.

Về chi phí

PVC thường có lợi thế về chi phí vật liệu và sản xuất trong nhiều ứng dụng.

Tuy nhiên, khi đánh giá hiệu quả kinh tế của một tuyến cáp, cần xem xét tổng chi phí bao gồm vật tư, thi công, tổn hao điện năng và điều kiện sử dụng lâu dài.

Một loại cáp có giá mua ban đầu thấp hơn chưa chắc có tổng chi phí vòng đời thấp hơn trong mọi trường hợp.

9. Kết luận: Lựa chọn đúng dây cáp PVC từ góc độ kỹ thuật

Dây cáp bọc nhựa PVC là giải pháp có tính ứng dụng cao trong ngành điện nhờ khả năng cách điện, sự đa dạng về cấu tạo và chi phí tương đối hợp lý.

Tuy nhiên, chất lượng và hiệu quả sử dụng không thể được đánh giá chỉ dựa trên vật liệu PVC hay tiết diện ruột dẫn.

Một lựa chọn đúng phải đáp ứng đồng thời yêu cầu về điện áp, khả năng mang tải, độ sụt áp, điều kiện nhiệt, bảo vệ ngắn mạch, môi trường lắp đặt và tiêu chuẩn sản phẩm.

Đối với những hệ thống vận hành lâu dài, việc lựa chọn đúng ngay từ giai đoạn thiết kế không chỉ góp phần đảm bảo an toàn mà còn hỗ trợ kiểm soát tổn hao năng lượng, chi phí bảo trì và độ ổn định của toàn bộ hệ thống điện.
