Dây AWG là gì? Khi nào thì sử dụng loại dây này
Mục lục
Khi làm việc với hệ thống điện hoặc thiết kế mạch điện, việc lựa chọn đúng loại dây dẫn là yếu tố then chốt để đảm bảo hiệu suất truyền tải điện năng và an toàn cho thiết bị. Một trong những tiêu chuẩn phổ biến nhất để xác định kích thước dây dẫn là hệ thống AWG (American Wire Gauge). Vậy dây AWG là gì, khi nào nên sử dụng và cách phân biệt ra sao với hệ mét?

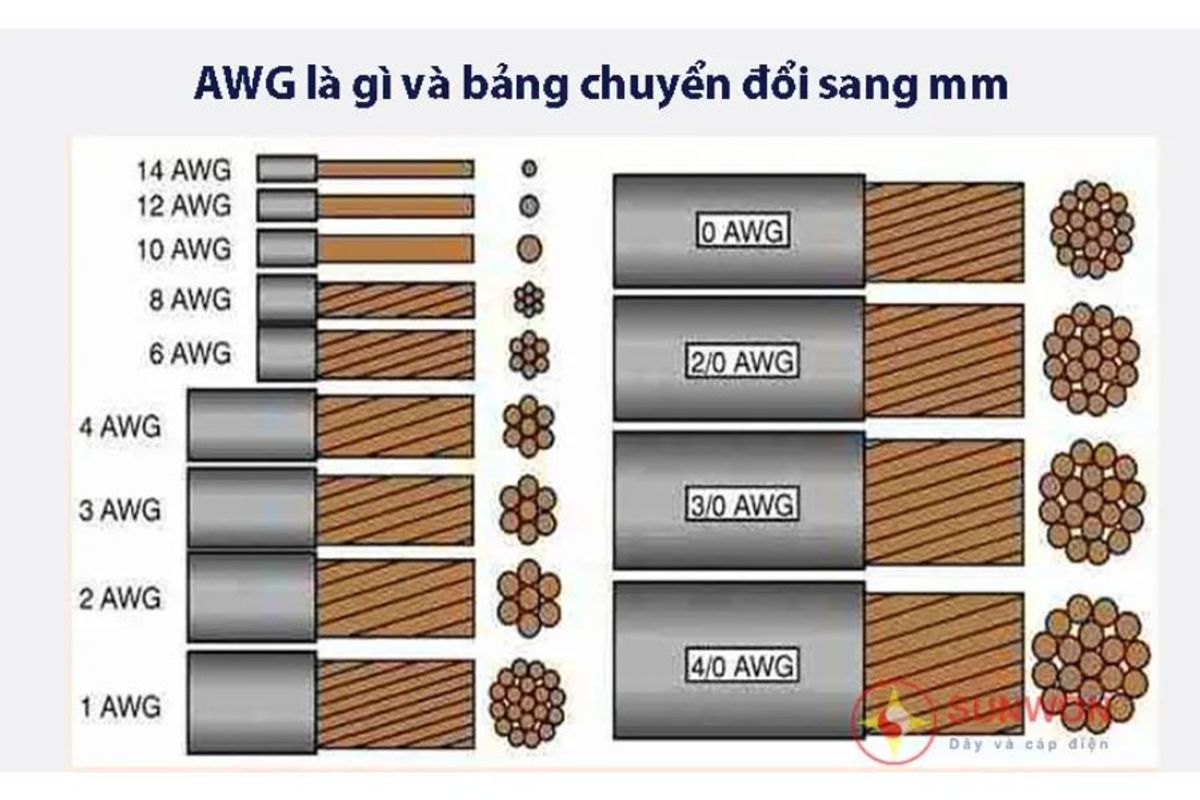

Tìm hiểu về dây AWG và hệ mét trong đo lường kích thước dây điện
Dây điện AWG là gì?
AWG (American Wire Gauge) là tiêu chuẩn của Mỹ dùng để đo đường kính dây dẫn điện, phổ biến trong lĩnh vực dân dụng và công nghiệp. Trong hệ thống này:
- Chỉ số AWG càng nhỏ → đường kính dây càng lớn
- Chỉ số AWG càng lớn → dây càng mỏng
Ví dụ: dây 10 AWG có đường kính lớn hơn dây 20 AWG. Các kích thước thông dụng trong hệ AWG trải dài từ 0000 (4/0) đến 40, trong đó 4/0 là dây lớn nhất và 40 là nhỏ nhất.
Hệ mét trong đo đường kính dây dẫn
Ngược lại với hệ AWG, nhiều quốc gia khác sử dụng hệ mét, trong đó kích thước dây được đo bằng milimét (mm) hoặc tiết diện mặt cắt ngang (mm²). Ví dụ, dây điện 2,5 mm² lớn hơn dây 1,5 mm².
Việc hiểu đúng và quy đổi giữa hai hệ đo giúp:
- Tránh nhầm lẫn khi chọn mua hoặc lắp đặt
- Đảm bảo tương thích với thiết bị và hệ thống
- Giảm thiểu rủi ro điện và tăng tuổi thọ thiết bị
Ý nghĩa của chỉ số AWG trong việc lựa chọn dây cáp điện
1. Khả năng dẫn điện và hiệu suất truyền tải
Đường kính dây ảnh hưởng trực tiếp đến khả năng dẫn dòng điện. Dây AWG có kích thước nhỏ hơn (số AWG lớn) sẽ mang được ít dòng điện hơn và dễ bị tổn thất điện năng. Trong khi đó, dây AWG có kích thước lớn (số AWG nhỏ hơn) giúp:
- Truyền tải điện xa hơn mà không bị sụt áp
- Tối ưu hiệu suất truyền tải cho hệ thống công suất cao
2. Đảm bảo an toàn cho hệ thống điện
Dây có tiết diện lớn hơn chịu được dòng cao hơn mà không bị quá nhiệt. Việc chọn đúng chỉ số AWG giúp:
- Ngăn ngừa cháy nổ do quá tải
- Đáp ứng quy định an toàn điện
- Duy trì sự ổn định cho thiết bị
3. Giảm hiện tượng sụt áp
Dây có đường kính lớn hơn sẽ có điện trở thấp hơn, giúp:
- Giảm tiêu hao điện năng
- Đảm bảo đủ điện áp cho thiết bị
- Tăng hiệu quả tổng thể của hệ thống điện
Một số loại dây cáp AWG thông dụng
Việc lựa chọn đúng kích thước dây cáp AWG là yếu tố quan trọng để đảm bảo hệ thống điện hoạt động ổn định, an toàn và đạt hiệu suất cao. Mỗi chỉ số AWG sẽ phù hợp với những ứng dụng khác nhau, tùy thuộc vào dòng điện yêu cầu, công suất thiết bị và môi trường lắp đặt. Dưới đây là một số loại dây cáp AWG phổ biến trên thị trường hiện nay:
- Dây điện 18 AWG: Đây là loại dây có kích thước nhỏ, đường kính khoảng 1.02 mm. Với khả năng chịu dòng điện vừa phải, dây 18 AWG thường được sử dụng trong các ứng dụng điện áp thấp như hệ thống chuông cửa, cảm biến an ninh, bộ điều nhiệt (thermostat) và các thiết bị điện tử nhẹ.
- Dây điện 14 AWG: Với tiết diện lớn hơn, dây 14 AWG là lựa chọn phổ biến trong các hệ thống điện dân dụng. Loại dây này thường được sử dụng cho các mạch điện 15 ampe, bao gồm ổ cắm, đèn chiếu sáng trong phòng ngủ, văn phòng, nhà ở và các thiết bị công suất trung bình.
- Dây cáp 10 AWG: Đây là loại dây dày hơn, có thể chịu tải dòng điện lên đến 30 ampe. Dây 10 AWG được ứng dụng rộng rãi trong các thiết bị tiêu thụ điện lớn hơn như máy sấy quần áo, bếp nướng, máy điều hòa không khí gắn cửa sổ và các thiết bị công suất cao trong hộ gia đình.
- Dây cáp 8 AWG và 6 AWG: Đây là những kích cỡ dây lớn hơn, thường được sử dụng trong các ứng dụng yêu cầu dòng điện cao. Dây 8 hoặc 6 AWG thường thấy trong các hệ thống điều hòa trung tâm, bếp điện lớn hoặc trạm sạc xe điện. Trong môi trường công nghiệp, dây 6 AWG còn được sử dụng để cấp nguồn cho các máy móc hạng nặng, lò nung công nghiệp và các hệ thống điều khiển động cơ công suất lớn.
- Dây điện 4 AWG và các loại nhỏ hơn (2 AWG, 1/0 AWG, 4/0 AWG…): Đây là những dây có kích thước rất lớn, phù hợp cho các hệ thống yêu cầu dòng điện cực cao. Chúng thường được sử dụng làm dây cáp nguồn chính trong tủ điện, bộ sạc EV (xe điện), thiết bị công nghiệp lớn hoặc các hệ thống phân phối điện trung tâm.
Mỗi loại dây cáp AWG đều có giới hạn dòng điện cho phép riêng biệt. Do đó, việc lựa chọn dây cáp phù hợp với công suất thiết bị, chiều dài đường truyền và điều kiện môi trường là yếu tố không thể bỏ qua nếu muốn đảm bảo an toàn và hiệu quả cho toàn bộ hệ thống điện.

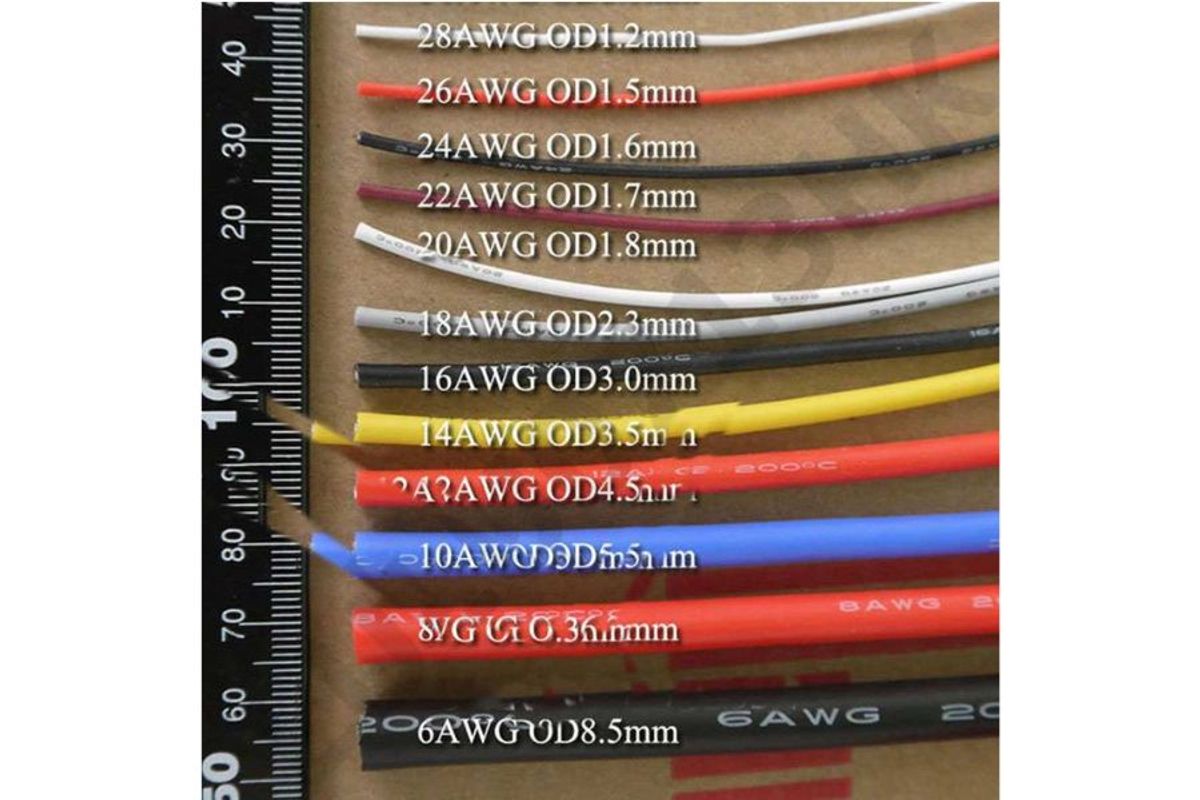

Một số lưu ý khi lựa chọn dây cáp AWG
1. Tra cứu bảng quy đổi AWG
Bảng quy đổi AWG giúp bạn:
- Chuyển đổi chỉ số AWG sang đường kính (mm) và tiết diện (mm²)
- So sánh với các chuẩn IEC trong hệ mét
- Hiểu rõ khả năng dẫn điện của từng kích thước dây
2. Phân biệt dây rắn và dây bện
Chỉ số AWG có thể áp dụng cho cả:
- Dây rắn (solid): một lõi đồng nguyên khối
- Dây bện (multi-stranded): gồm nhiều sợi nhỏ xoắn lại
Ví dụ: dây “7/44 AWG” nghĩa là gồm 7 sợi dây, mỗi sợi có kích thước 44 AWG.
Dây bện thường mềm dẻo, linh hoạt và phù hợp lắp đặt trong môi trường dễ rung lắc hoặc uốn cong. Dây rắn thì bền chắc, phù hợp cho đi âm tường, cố định.
3. Tra cứu datasheet để chọn dây AWG chính xác
Datasheet của nhà sản xuất như cung cấp:
- Chỉ số AWG
- Tiết diện dây
- Điện áp định mức
- Phạm vi nhiệt độ
- Ứng dụng cụ thể
Việc tham khảo datasheet giúp bạn lựa chọn chính xác loại dây phù hợp nhất với dự án của mình.
Khi nào nên sử dụng dây AWG?
Bạn nên sử dụng dây cáp AWG khi:
- Làm việc với hệ thống điện tuân theo tiêu chuẩn Bắc Mỹ
- Cần xác định đường kính và khả năng tải dòng điện theo chỉ số cụ thể
- Làm việc với thiết bị nhập khẩu hoặc có tài liệu kỹ thuật sử dụng chuẩn AWG
- Cần so sánh hiệu suất giữa các loại dây theo thông số kỹ thuật quốc tế
Kết luận
Dây AWG là một lựa chọn lý tưởng khi bạn cần xác định chính xác khả năng truyền tải điện, đảm bảo an toàn điện và tối ưu hóa hiệu suất thiết bị. Việc hiểu rõ hệ thống đo lường AWG, phân biệt với hệ mét, và nắm rõ các loại dây phổ biến sẽ giúp bạn dễ dàng lựa chọn loại dây phù hợp nhất cho mọi công trình – từ dân dụng đến công nghiệp.
