Cáp xoắn đôi là gì? Phân biệt cáp xoắn đôi UTP và STP? Cách lựa chọn

Trong lĩnh vực mạng máy tính và viễn thông, cáp xoắn đôi là một trong những loại cáp được sử dụng phổ biến nhất nhờ cấu trúc linh hoạt, chi phí thấp và hiệu quả chống nhiễu tốt. Đặc biệt, hai loại cáp xoắn đôi phổ biến nhất hiện nay là UTP và STP, mỗi loại mang những đặc điểm riêng phù hợp với từng môi trường và nhu cầu triển khai mạng.

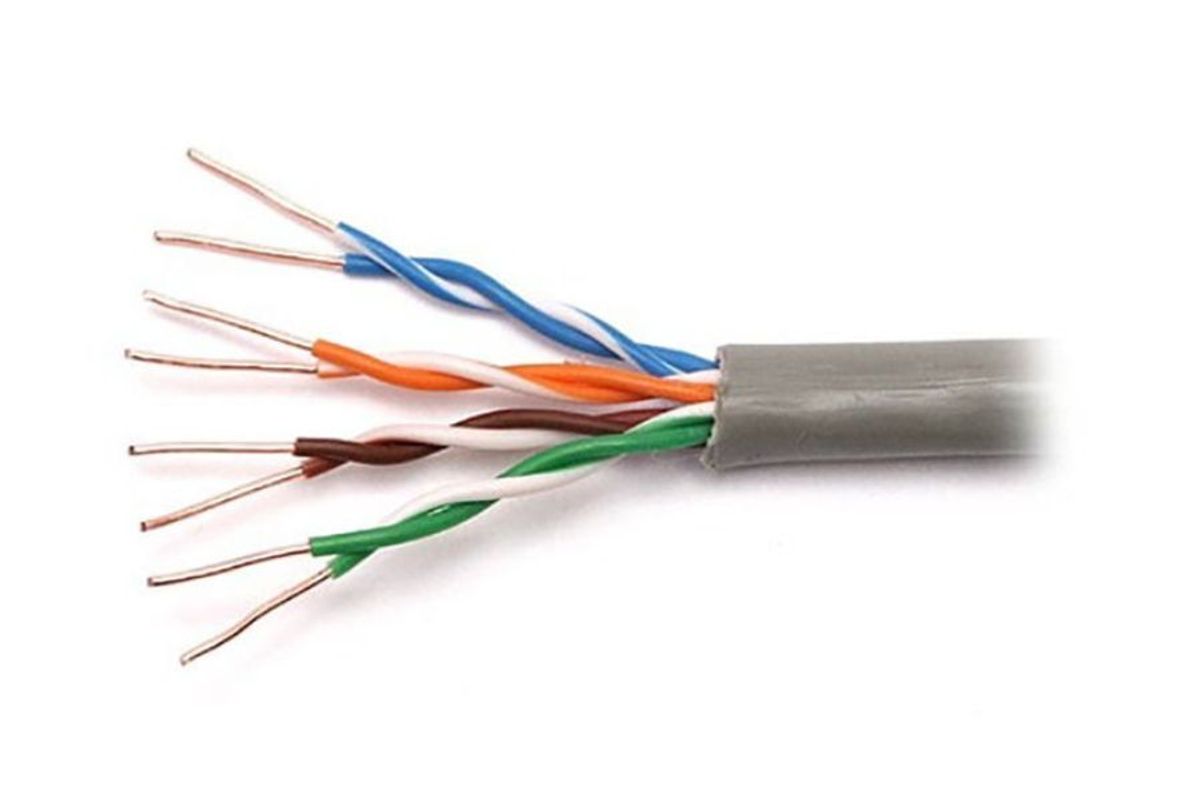

Cáp xoắn đôi là gì?

Cáp xoắn đôi (Twisted Pair Cable) là loại cáp bao gồm hai dây đồng có lớp cách điện riêng biệt, được xoắn lại với nhau để giảm nhiễu điện từ và hiện tượng xuyên âm (crosstalk). Khi dòng điện chạy qua dây dẫn, nó tạo ra một từ trường xung quanh. Việc xoắn hai dây lại với nhau sẽ giúp từ trường của chúng triệt tiêu lẫn nhau, từ đó giảm tác động của nhiễu từ môi trường bên ngoài và giữa các cặp dây.

Cáp xoắn đôi được ứng dụng rộng rãi trong mạng Ethernet, hệ thống điện thoại và các ứng dụng truyền dữ liệu khác. Ưu điểm lớn nhất của loại cáp này là chi phí thấp và hiệu quả chống nhiễu cao so với chi phí đầu tư, khiến nó trở thành lựa chọn lý tưởng trong hầu hết các hệ thống mạng nội bộ (LAN).

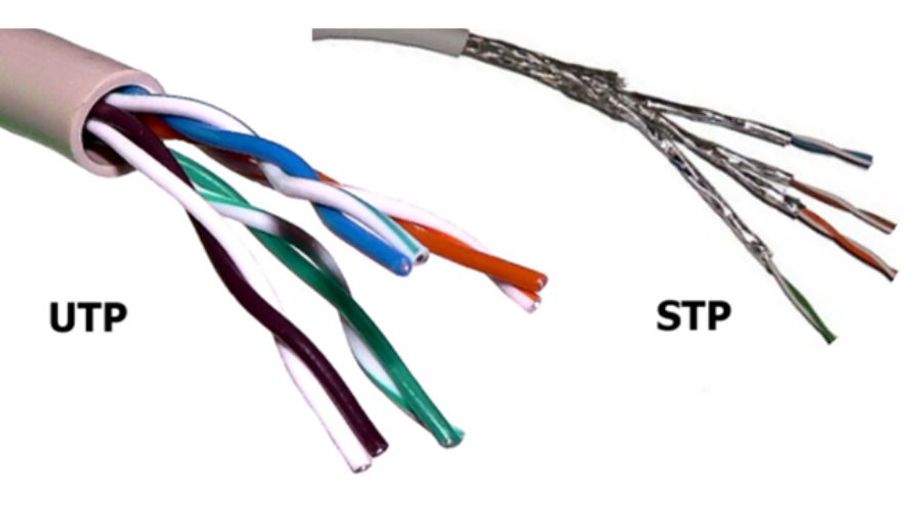

Cáp xoắn đôi có hai biến thể chính là cáp UTP (Unshielded Twisted Pair) – không có lớp chống nhiễu và cáp STP (Shielded Twisted Pair) – có lớp chống nhiễu. Việc phân biệt rõ ràng hai loại cáp này giúp người dùng lựa chọn đúng theo nhu cầu sử dụng và điều kiện môi trường.

Tìm hiểu về cáp xoắn đôi UTP

Cáp UTP là gì?

Cáp UTP là loại cáp không có lớp chắn chống nhiễu bổ sung bên ngoài các cặp dây. Thay vào đó, nó dựa hoàn toàn vào kỹ thuật xoắn dây để hạn chế nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI). Mỗi cặp dây trong cáp được xoắn với số vòng xoắn khác nhau để tăng hiệu quả triệt tiêu nhiễu xuyên âm giữa các cặp.

Trong mạng máy tính, cáp UTP thường có bốn cặp dây đồng xoắn với nhau, sử dụng lõi có kích thước 22 hoặc 24 AWG. Cáp UTP thường được kết nối bằng đầu RJ45 – loại đầu cắm tiêu chuẩn với tám chân, dùng để kết nối thiết bị đầu cuối vào mạng Ethernet.

Loại cáp này có trở kháng tiêu chuẩn là 100 ohm, khác biệt rõ rệt so với cáp điện thoại truyền thống (thường có trở kháng khoảng 600 ohm).

Ưu và nhược điểm của cáp UTP

Một trong những ưu điểm nổi bật của cáp UTP là cấu trúc nhỏ gọn, dễ lắp đặt trong những không gian hẹp như văn phòng, tòa nhà cao tầng. Ngoài ra, chi phí thấp và khả năng tương thích cao với các thiết bị mạng hiện đại cũng là lý do khiến UTP được lựa chọn nhiều trong các hệ thống mạng dân dụng và doanh nghiệp vừa và nhỏ.

Tuy nhiên, điểm hạn chế của cáp UTP là khả năng chống nhiễu không cao trong môi trường có nhiều thiết bị phát sóng, máy biến áp hoặc hệ thống điện công suất lớn. Khoảng cách truyền dữ liệu của UTP cũng bị giới hạn, thường dưới 100 mét để đảm bảo chất lượng tín hiệu.

Tìm hiểu về cáp xoắn đôi STP

Cáp STP là gì?

Cáp STP là phiên bản nâng cấp của cáp xoắn đôi, được bổ sung lớp chắn kim loại bao quanh các cặp dây dẫn. Lớp chống nhiễu này có thể là lớp lá nhôm, lưới đồng hoặc cả hai, với mục đích chính là ngăn chặn nhiễu điện từ và nhiễu xuyên âm hiệu quả hơn.

Với cấu trúc phức tạp hơn, cáp STP thường yêu cầu phải được nối đất đúng kỹ thuật ở cả hai đầu để lớp chống nhiễu hoạt động hiệu quả. Nếu không được nối đất đúng cách, lớp chắn này thậm chí có thể trở thành "ăng-ten" thu nhiễu từ môi trường xung quanh.

Do tính năng chống nhiễu cao, cáp STP thường được ứng dụng trong các hệ thống mạng công nghiệp, trung tâm dữ liệu hoặc những khu vực có nhiều nguồn nhiễu điện từ.

Ưu điểm và nhược điểm của cáp STP

Ưu điểm rõ ràng nhất của cáp STP là khả năng bảo vệ tín hiệu tốt trong môi trường phức tạp. Cáp giúp duy trì chất lượng đường truyền ổn định, ít bị suy hao tín hiệu dù truyền ở khoảng cách xa. Ngoài ra, việc kiểm soát nhiễu hiệu quả cũng giúp tăng tốc độ truyền dữ liệu và đảm bảo tính toàn vẹn của tín hiệu trong các ứng dụng yêu cầu cao.

Tuy nhiên, đi cùng với đó là nhược điểm về giá thành và độ linh hoạt. Lớp chống nhiễu kim loại khiến cáp STP cứng hơn, khó uốn cong và đòi hỏi kỹ thuật thi công cao hơn. Điều này khiến việc triển khai STP trong hệ thống mạng quy mô lớn cần tính toán kỹ lưỡng về chi phí và nhân lực.

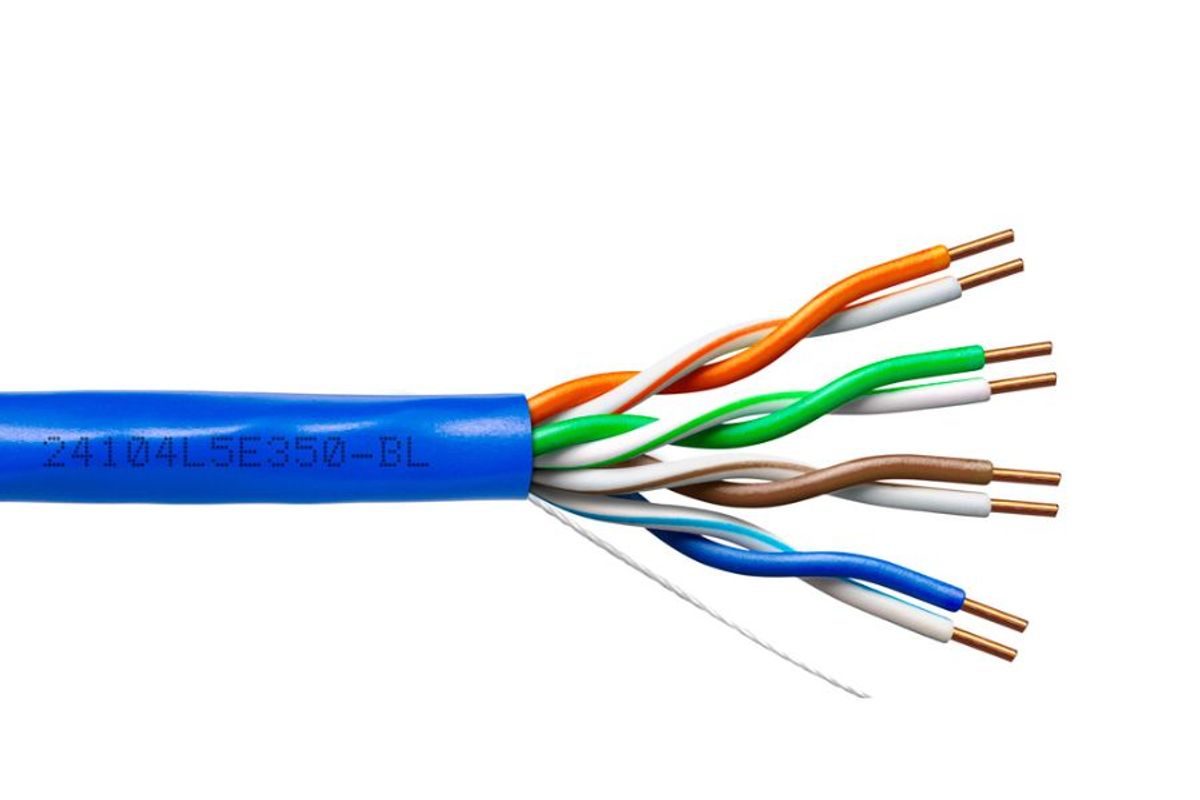

So sánh cáp xoắn đôi UTP và STP

Dù cùng thuộc nhóm cáp xoắn đôi, UTP và STP lại khác biệt đáng kể về cấu trúc, hiệu năng và ứng dụng.

Cả hai loại cáp đều sử dụng cấu trúc dây xoắn để giảm nhiễu xuyên âm và có thể sử dụng đầu cắm RJ45 thông dụng. Cáp UTP và STP đều hỗ trợ các chuẩn mạng như Ethernet, Fast Ethernet và Gigabit Ethernet, tuy nhiên khác nhau ở mức độ chống nhiễu và chi phí đầu tư.

Cáp UTP không có lớp chống nhiễu bổ sung, nhẹ, linh hoạt và dễ lắp đặt, phù hợp cho văn phòng, nhà ở, mạng LAN dân dụng hoặc doanh nghiệp nhỏ. Ngược lại, cáp STP với lớp chống nhiễu giúp duy trì đường truyền ổn định hơn, lý tưởng cho các môi trường công nghiệp, phòng máy chủ, trung tâm dữ liệu hoặc nơi có nhiều thiết bị điện công suất lớn.

Tốc độ truyền của cả hai loại cáp đều có thể đạt đến 1 Gbps, tuy nhiên khoảng cách truyền ổn định và khả năng chống nhiễu của STP thường vượt trội hơn, đặc biệt trong các môi trường có nhiều tác nhân gây nhiễu.

Cách lựa chọn giữa cáp UTP và STP

Việc lựa chọn loại cáp xoắn đôi phù hợp phụ thuộc vào các yếu tố như môi trường triển khai, ngân sách, yêu cầu tốc độ truyền tải và mức độ nhiễu có thể xảy ra trong hệ thống.

Nếu bạn cần lắp đặt mạng trong văn phòng, tòa nhà dân dụng hoặc khu vực ít có nguy cơ nhiễu điện từ, cáp UTP là lựa chọn kinh tế và dễ thi công. Với chi phí thấp, linh hoạt và dễ đấu nối, UTP phù hợp cho hầu hết các ứng dụng mạng nội bộ phổ thông.

Trong trường hợp môi trường làm việc có nhiều thiết bị điện công suất lớn, máy móc công nghiệp hoặc hệ thống đòi hỏi tín hiệu ổn định cao – như trung tâm dữ liệu, nhà máy sản xuất, cáp STP là lựa chọn tối ưu. Dù chi phí và kỹ thuật thi công cao hơn, STP sẽ mang lại hiệu quả dài hạn trong việc đảm bảo chất lượng truyền tín hiệu.

Kết luận

Cáp xoắn đôi đóng vai trò thiết yếu trong hệ thống mạng hiện đại, đặc biệt trong các ứng dụng truyền tải dữ liệu nội bộ. Sự khác biệt giữa cáp UTP và STP nằm ở lớp chống nhiễu và khả năng bảo vệ tín hiệu. UTP đơn giản, chi phí thấp, dễ lắp đặt – trong khi STP mạnh về chống nhiễu, phù hợp môi trường phức tạp và yêu cầu cao về độ ổn định.

Việc hiểu rõ từng loại cáp sẽ giúp bạn đưa ra quyết định chính xác, từ đó xây dựng hệ thống mạng bền vững, hiệu quả và tiết kiệm chi phí đầu tư lâu dài.
