Cáp hàn là gì? Đặc điểm kỹ thuật và sự khác biệt so với cáp điện thông thường

Trong lĩnh vực công nghiệp cơ khí, chế tạo kim loại và xây dựng kết cấu thép, hàn là một công đoạn không thể thiếu. Để quá trình hàn diễn ra ổn định, an toàn và đạt chất lượng cao, bên cạnh máy hàn và vật tư hàn, cáp hàn đóng vai trò đặc biệt quan trọng. Tuy nhiên, đây lại là thành phần thường ít được chú ý hoặc bị lựa chọn sai mục đích sử dụng.

Vậy cáp hàn là gì, cấu tạo và đặc điểm kỹ thuật của cáp hàn ra sao, và loại cáp này khác biệt như thế nào so với các loại cáp điện thông thường? Bài viết dưới đây sẽ phân tích chi tiết các khía cạnh kỹ thuật để giúp bạn hiểu rõ và lựa chọn đúng loại cáp hàn cho từng ứng dụng cụ thể.

Cáp hàn là gì?

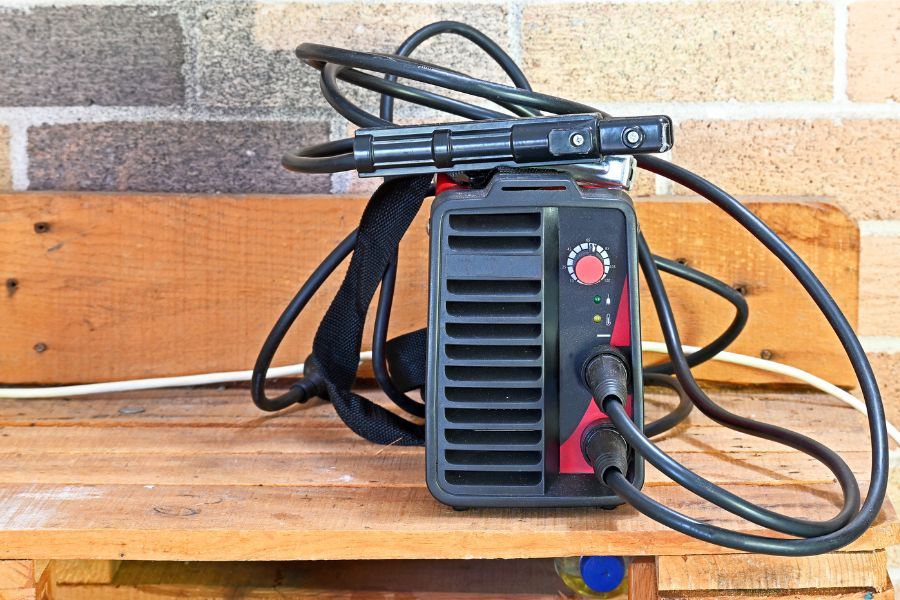

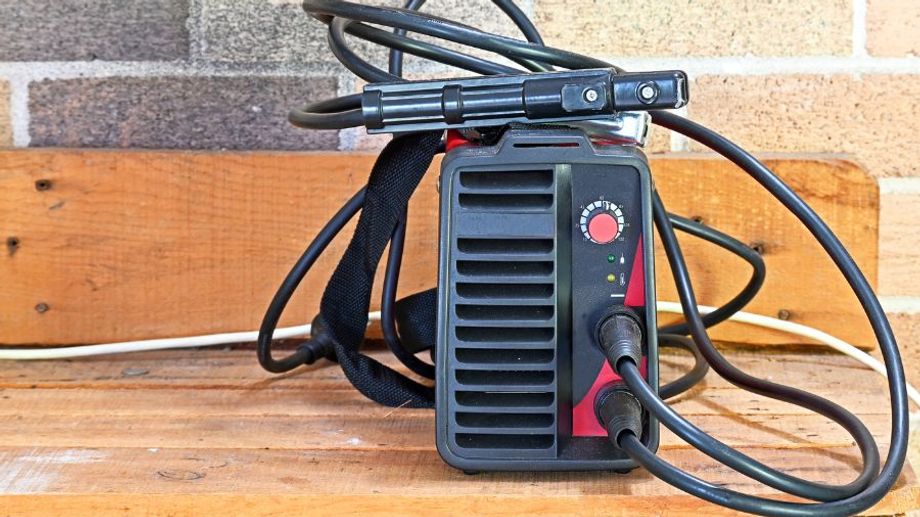

Cáp hàn là loại cáp điện chuyên dụng, được thiết kế để truyền dòng điện lớn từ nguồn hàn (máy hàn) đến điện cực hàn hoặc mỏ hàn trong các quá trình hàn kim loại. Cáp hàn phải đáp ứng đồng thời nhiều yêu cầu khắt khe về điện, cơ và nhiệt do môi trường làm việc đặc thù của ngành hàn.

Khác với cáp điện dùng trong hệ thống cấp điện thông thường, cáp hàn thường xuyên làm việc trong điều kiện:

• Dòng điện cao và thay đổi liên tục
• Nhiệt độ môi trường lớn
• Tia lửa hàn, xỉ nóng
• Dầu mỡ, hóa chất công nghiệp
• Uốn cong, kéo, xoắn trong quá trình thao tác

Do đó, cáp hàn được thiết kế riêng biệt để đảm bảo vừa truyền tải điện hiệu quả, vừa duy trì độ an toàn và độ bền cơ học trong suốt vòng đời sử dụng.

Đặc điểm kỹ thuật nổi bật của cáp hàn

Khả năng dẫn điện cao

Cáp hàn phải truyền tải dòng điện lớn để tạo hồ quang hàn ổn định. Vì vậy, lõi cáp thường được chế tạo từ vật liệu có điện trở suất thấp như đồng hoặc nhôm chất lượng cao. Điều này giúp giảm tổn hao điện năng, hạn chế phát nhiệt và nâng cao hiệu suất hàn.

Độ linh hoạt cơ học

Một yêu cầu quan trọng của cáp hàn là độ linh hoạt cao. Trong thực tế thi công, thợ hàn cần di chuyển liên tục và thao tác ở nhiều tư thế khác nhau. Cáp hàn phải chịu được việc uốn cong và xoắn nhiều lần mà không làm đứt gãy lõi dẫn điện.

Để đáp ứng yêu cầu này, cáp hàn thường sử dụng cấu trúc lõi đa sợi với số lượng sợi dẫn lớn và đường kính sợi nhỏ.

Khả năng chịu nhiệt và môi trường khắc nghiệt

Quá trình hàn sinh ra nhiệt độ cao và tia lửa nóng. Do đó, vỏ cáp hàn cần có khả năng chịu nhiệt, chống cháy, chống mài mòn và kháng dầu, hóa chất. Vật liệu vỏ thường là cao su tổng hợp hoặc các vật liệu đàn hồi chuyên dụng có đặc tính cơ – nhiệt vượt trội.

Cấu tạo của cáp hàn

Về mặt kỹ thuật, cáp hàn thường gồm ba thành phần chính, được thiết kế tối ưu cho môi trường hàn.

Lõi dây dẫn

Lõi dây dẫn là bộ phận chịu trách nhiệm truyền tải dòng điện. Tùy theo thiết kế và ứng dụng, lõi cáp hàn có thể được làm từ:

• Đồng nguyên chất
• Nhôm
• Hợp kim dẫn điện

Trong hầu hết các ứng dụng công nghiệp, lõi đồng bện mịn được ưu tiên do khả năng dẫn điện cao và độ linh hoạt tốt. Cấu trúc đa sợi giúp cáp chịu được rung động và uốn cong lặp lại.

Lớp cách điện và vỏ bảo vệ

Bao quanh lõi dây là lớp cách điện, đồng thời đóng vai trò bảo vệ cơ học. Lớp vỏ này có nhiệm vụ:

• Ngăn rò rỉ điện
• Bảo vệ người vận hành khỏi nguy cơ điện giật
• Chống tác động của nhiệt, tia lửa và môi trường công nghiệp

Các vật liệu phổ biến cho vỏ cáp hàn bao gồm cao su chịu nhiệt, cao su tổng hợp hoặc các polymer kỹ thuật có khả năng chống cháy và mài mòn.

Đầu nối cáp hàn

Đầu nối là bộ phận trung gian kết nối cáp hàn với máy hàn hoặc điện cực. Đầu nối thường được chế tạo từ đồng hoặc hợp kim đồng để đảm bảo tiếp xúc điện tốt, giảm điện trở tiếp xúc và hạn chế phát nhiệt tại điểm nối.

Sự khác biệt giữa cáp hàn và cáp điện thông thường

Mặc dù đều là cáp dẫn điện, nhưng cáp hàn và cáp điện thông thường được thiết kế cho các mục đích hoàn toàn khác nhau.

Khác biệt về tính linh hoạt

Cáp hàn được thiết kế để sử dụng trong các ứng dụng di động, cần uốn cong và xoắn thường xuyên. Ngược lại, cáp điện thông thường chủ yếu dùng cho lắp đặt cố định, ít yêu cầu về độ linh hoạt.

Khác biệt về cấu trúc lõi dẫn

Cáp hàn sử dụng lõi đa sợi bện mịn nhằm tăng độ dẻo và khả năng mang dòng cao. Trong khi đó, nhiều loại cáp điện tiêu chuẩn có lõi cứng hoặc ít sợi hơn, không phù hợp cho môi trường hàn.

Khác biệt về vật liệu cách điện

Vỏ cáp hàn ưu tiên vật liệu cao su chịu nhiệt và chống mài mòn. Cáp điện thông thường thường sử dụng PVC hoặc XLPE, phù hợp cho môi trường ổn định nhưng kém linh hoạt hơn.

Khác biệt về khả năng mang dòng

Cáp hàn được thiết kế để chịu dòng điện lớn trong quá trình hàn. Cáp điện thông thường không được tối ưu cho việc tải dòng cao đột ngột như trong hàn hồ quang.

Phân loại cáp hàn

Phân loại theo vật liệu lõi dẫn

Cáp hàn đồng là loại phổ biến nhất, được sử dụng rộng rãi trong công nghiệp nhờ khả năng dẫn điện cao và độ bền tốt.
Cáp hàn nhôm có khối lượng nhẹ hơn và chi phí thấp hơn, nhưng khả năng dẫn điện kém hơn đồng.
Cáp hàn hợp kim được sử dụng trong các ứng dụng đặc thù, yêu cầu cân bằng giữa trọng lượng và hiệu suất.

Phân loại theo cấu trúc lõi

Cáp hàn lõi đơn ít linh hoạt, thường dùng trong các hệ thống cố định.
Cáp hàn lõi đa sợi có độ dẻo cao, phù hợp cho các ứng dụng hàn di động và công nghiệp.

Phân loại theo lĩnh vực ứng dụng

Cáp hàn công nghiệp được thiết kế cho môi trường làm việc khắc nghiệt, dòng điện lớn và thời gian sử dụng liên tục.
Cáp hàn dân dụng phù hợp cho sửa chữa, gia công nhỏ với yêu cầu kỹ thuật thấp hơn.

Ứng dụng của cáp hàn trong công nghiệp

Hàn hồ quang điện

Trong hàn hồ quang, cáp hàn truyền dòng điện từ máy hàn đến điện cực, tạo ra hồ quang để nung chảy kim loại nền.

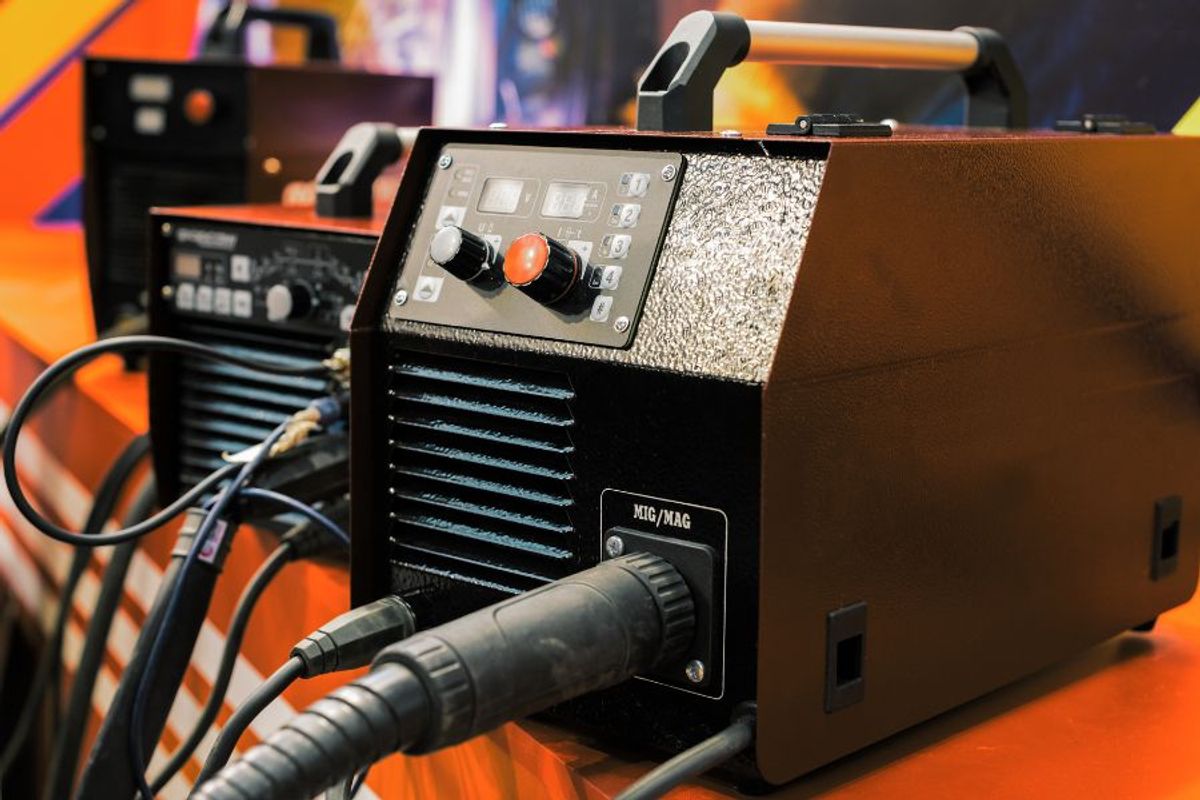

Hàn MIG/MAG

Cáp hàn trong hệ thống MIG/MAG vừa truyền điện vừa đảm bảo kết nối ổn định cho mỏ hàn và khí bảo vệ, giúp tạo mối hàn chất lượng cao.

Hàn TIG

Hàn TIG yêu cầu dòng điện ổn định, liên tục và chính xác. Do đó, cáp hàn sử dụng trong phương pháp này cần có chất lượng cao, điện trở thấp và độ bền cơ học tốt.

Vai trò của cáp hàn trong an toàn và hiệu quả sản xuất

Việc lựa chọn cáp hàn không phù hợp có thể dẫn đến quá nhiệt, suy giảm hiệu suất hàn và nguy cơ mất an toàn lao động. Ngược lại, cáp hàn đạt chuẩn kỹ thuật giúp đảm bảo:

• Dòng điện ổn định
• Mối hàn chất lượng cao
• Giảm thiểu rủi ro chập cháy và tai nạn điện

Xu hướng phát triển của cáp hàn

Cùng với sự phát triển của công nghệ hàn, cáp hàn đang được cải tiến theo hướng tích hợp các vật liệu mới, tăng khả năng chịu nhiệt và nâng cao độ an toàn. Trong tương lai, các loại cáp hàn thông minh có khả năng giám sát nhiệt độ, dòng điện và cảnh báo sự cố được kỳ vọng sẽ ngày càng phổ biến trong ngành công nghiệp hiện đại.

Kết luận

Qua phân tích trên, có thể thấy cáp hàn là thành phần kỹ thuật quan trọng, được thiết kế chuyên biệt cho các ứng dụng hàn kim loại. Việc hiểu rõ cáp hàn là gì, cấu tạo, đặc điểm và sự khác biệt so với cáp điện thông thường sẽ giúp doanh nghiệp và người sử dụng lựa chọn đúng sản phẩm, nâng cao hiệu quả sản xuất và đảm bảo an toàn lao động.
