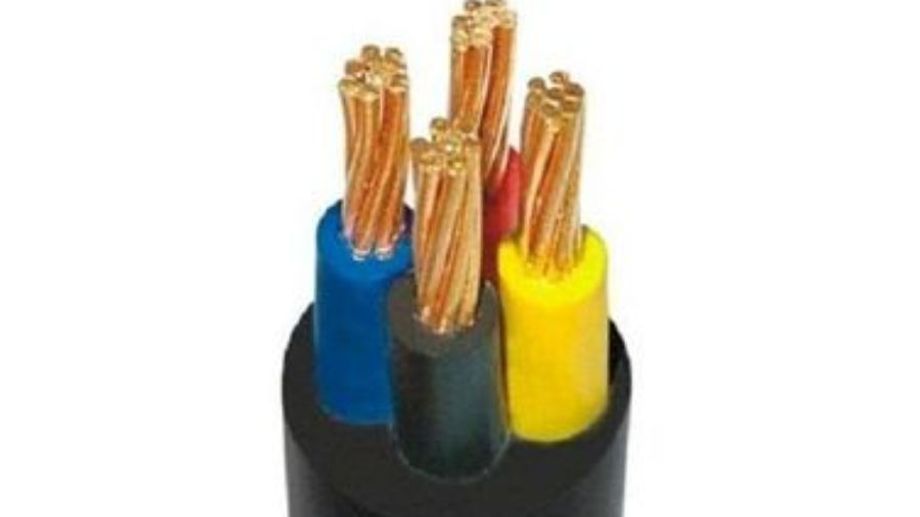

Cáp điện lực – Phân tích chuyên sâu dưới góc nhìn kỹ thuật hệ thống

Trong cấu trúc của một hệ thống điện hoàn chỉnh, từ nguồn phát, trạm biến áp, lưới phân phối đến phụ tải cuối cùng, cáp điện lực là thành phần mang tính nền tảng quyết định tính ổn định, an toàn và hiệu suất truyền tải. Nếu máy biến áp là “trái tim” của hệ thống điện, thì cáp điện lực chính là “hệ tuần hoàn” vận chuyển năng lượng đến mọi điểm tiêu thụ.

Dưới góc nhìn chuyên gia kỹ thuật, việc lựa chọn, thiết kế và triển khai cáp điện lực không đơn thuần là chọn tiết diện dây dẫn, mà là một bài toán tổng hợp bao gồm điện học, nhiệt học, cơ học, vật liệu và điều kiện môi trường vận hành. Bài viết này sẽ phân tích toàn diện các khía cạnh kỹ thuật cốt lõi của cáp điện lực nhằm cung cấp góc nhìn chuyên sâu cho kỹ sư, nhà thầu và chủ đầu tư.

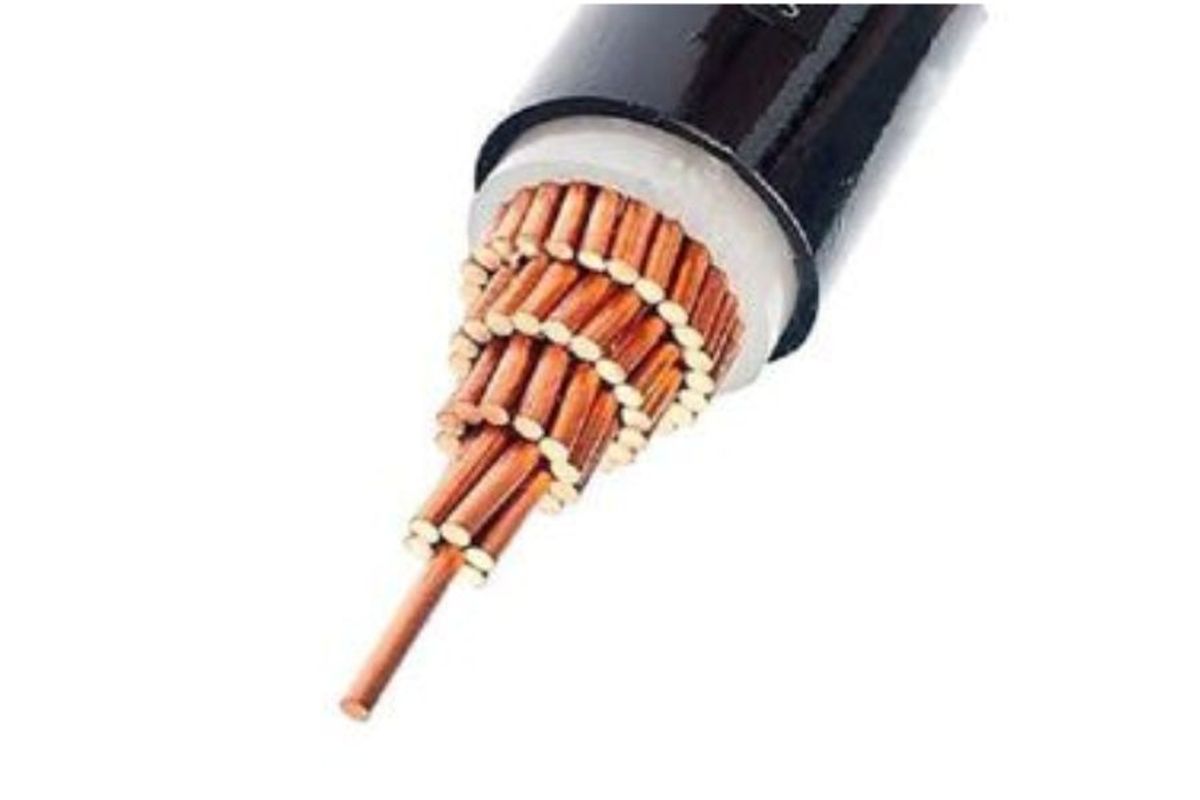

Bản chất kỹ thuật của cáp điện lực trong hệ thống truyền tải

Về bản chất, cáp điện lực là một kết cấu đa lớp được tối ưu hóa để giải quyết đồng thời ba yêu cầu:

• Dẫn điện với điện trở thấp
• Cách điện an toàn ở điện áp định mức và điện áp quá độ
• Chịu được tác động cơ học và môi trường dài hạn

Trong thực tế, cáp điện lực làm việc dưới các điều kiện tải biến thiên, dao động nhiệt độ và tác động điện từ liên tục. Do đó, thiết kế cáp phải đảm bảo cân bằng giữa khả năng dẫn điện và kiểm soát nhiệt.

Một trong những thông số quan trọng nhất là mật độ dòng điện (A/mm²). Nếu mật độ dòng vượt quá giới hạn cho phép, nhiệt lượng sinh ra theo định luật Joule (I²R) sẽ làm suy giảm tuổi thọ lớp cách điện và dẫn đến lão hóa sớm.

Cấu trúc vật liệu và ảnh hưởng đến hiệu suất vận hành

Lõi dẫn – Tối ưu hóa điện trở và tổn hao

Vật liệu lõi dẫn phổ biến là đồng hoặc nhôm. Đồng có điện trở suất thấp hơn nhôm, do đó tổn hao công suất nhỏ hơn ở cùng tiết diện. Tuy nhiên, nhôm có ưu điểm về trọng lượng và chi phí, phù hợp với hệ thống truyền tải dài.

Từ góc độ kỹ thuật, việc lựa chọn vật liệu lõi cần xem xét:

• Điện trở suất ở 20°C
• Hệ số nhiệt điện trở
• Khả năng chịu lực kéo khi lắp đặt

Đặc biệt với cáp trung và cao thế, lõi thường được bện nhiều sợi nhỏ để giảm hiệu ứng bề mặt (skin effect) khi làm việc ở tần số 50Hz hoặc cao hơn.

Lớp cách điện – Yếu tố quyết định độ bền điện môi

Vật liệu cách điện như XLPE (polyethylene liên kết ngang) được ưa chuộng nhờ:

• Điện môi bền vững
• Khả năng chịu nhiệt lên đến 90°C hoặc cao hơn
• Ít tổn hao điện môi

Điện trường phân bố trong lớp cách điện phải đồng đều để tránh hiện tượng tập trung điện trường gây phóng điện cục bộ (partial discharge). Đây là nguyên nhân chính dẫn đến suy giảm cách điện trong cáp trung và cao thế.

Phân tích nhiệt – Yếu tố quyết định tuổi thọ cáp điện lực

Trong thực tế vận hành, giới hạn dòng tải của cáp điện lực không chỉ phụ thuộc vào tiết diện, mà còn phụ thuộc vào khả năng tản nhiệt.

Nhiệt độ làm việc tối đa cho phép của lõi dẫn thường dao động:

• 70°C đối với PVC
• 90°C đối với XLPE
• 105°C hoặc cao hơn với vật liệu đặc biệt

Nếu cáp được lắp đặt chôn ngầm, nhiệt độ đất và hệ số dẫn nhiệt của đất sẽ ảnh hưởng trực tiếp đến khả năng tản nhiệt. Khi nhiều tuyến cáp đặt song song, cần áp dụng hệ số hiệu chỉnh nhóm cáp để tránh quá tải nhiệt.

Trong thiết kế chuyên nghiệp, kỹ sư thường sử dụng phương pháp tính theo tiêu chuẩn IEC để xác định dòng mang tải dài hạn (continuous current rating).

Phân loại cáp điện lực theo cấp điện áp và ứng dụng kỹ thuật

Cáp hạ thế – Ứng dụng phân phối cuối

Cáp điện lực hạ thế (dưới 1kV) thường sử dụng trong tòa nhà, nhà xưởng và hệ thống dân dụng. Yêu cầu kỹ thuật tập trung vào:

• Khả năng chịu ngắn mạch
• Chống cháy lan
• Dễ lắp đặt và bảo trì

Tại cấp điện áp này, vấn đề sụt áp và quá nhiệt là hai yếu tố chính cần kiểm soát.

Cáp trung thế – Yêu cầu kiểm soát điện trường

Ở dải 6kV đến 35kV, cáp điện lực phải có lớp bán dẫn trong và ngoài để điều hòa điện trường. Thiết kế này giúp:

• Giảm tập trung điện trường tại bề mặt lõi
• Ngăn phóng điện cục bộ
• Tăng tuổi thọ cách điện

Đây là cấp điện áp phổ biến trong khu công nghiệp và trạm biến áp phân phối.

Cáp cao thế – Hệ thống phức hợp nhiều lớp

Cáp cao thế đòi hỏi:

• Kiểm soát điện trường chính xác
• Kiểm nghiệm điện áp xung sét
• Độ bền cơ học cao

Trong một số trường hợp, cáp được tích hợp lớp giáp kim loại và lớp chắn từ để hạn chế nhiễu điện từ.

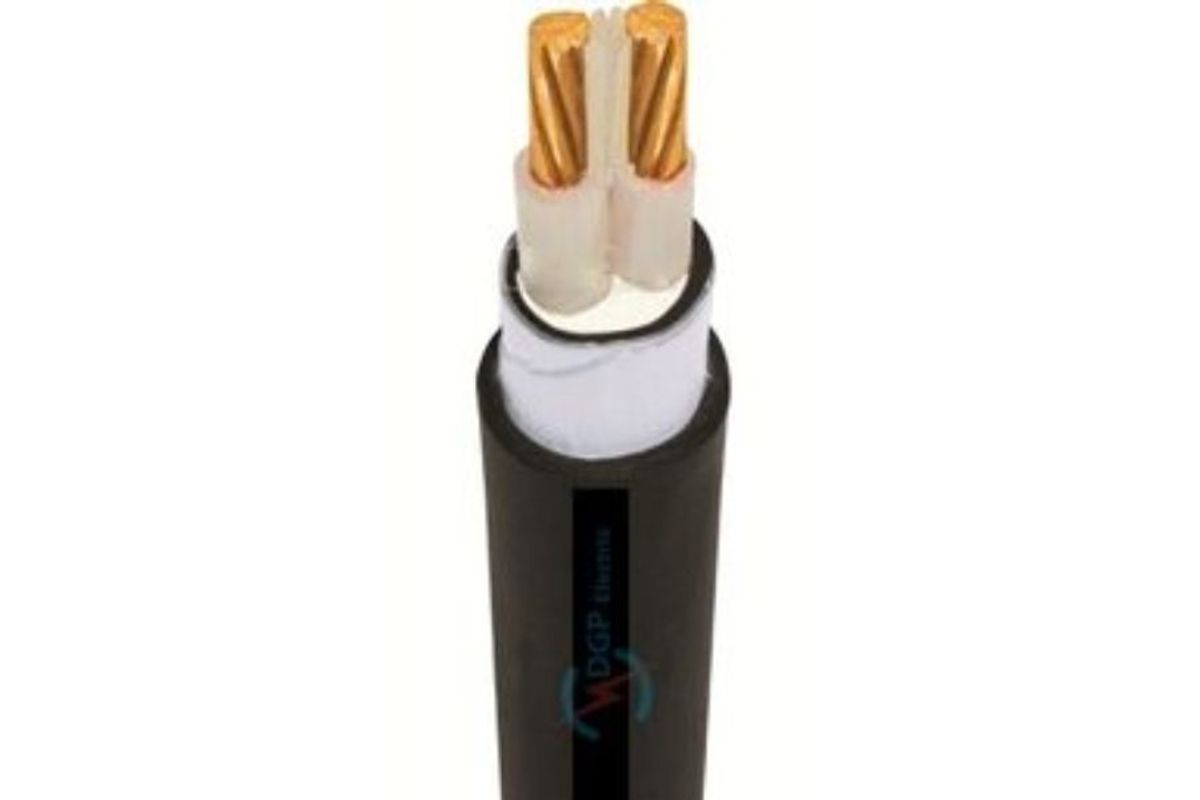

Tính toán kỹ thuật khi lựa chọn cáp điện lực

Một thiết kế chuẩn không thể bỏ qua các yếu tố sau:

Dòng tải và hệ số đồng thời

Không phải mọi thiết bị đều hoạt động cùng lúc. Hệ số đồng thời giúp tối ưu hóa tiết diện cáp mà vẫn đảm bảo an toàn.

Dòng ngắn mạch

Cáp phải chịu được dòng ngắn mạch trong khoảng thời gian nhất định (thường 1 giây). Khả năng này phụ thuộc vào tiết diện và vật liệu lõi.

Sụt áp cho phép

Đối với hệ thống hạ thế, sụt áp thường giới hạn trong 3–5%. Nếu vượt quá, thiết bị có thể hoạt động không ổn định hoặc giảm tuổi thọ.

Các rủi ro kỹ thuật khi sử dụng cáp điện lực không đạt chuẩn

Từ góc độ chuyên môn, việc sử dụng cáp điện lực kém chất lượng có thể dẫn đến:

• Tăng điện trở tiếp xúc
• Phóng điện cục bộ
• Lão hóa cách điện nhanh
• Nguy cơ cháy do quá nhiệt

Trong hệ thống công nghiệp công suất lớn, một sự cố cáp có thể gây gián đoạn sản xuất và thiệt hại kinh tế nghiêm trọng.

Ảnh hưởng của môi trường đến hiệu suất cáp điện lực

Cáp điện lực có thể làm việc trong nhiều môi trường:

• Chôn ngầm trong đất ẩm
• Lắp đặt ngoài trời chịu tia UV
• Môi trường hóa chất ăn mòn

Do đó, lớp vỏ bảo vệ phải có khả năng chống thấm, chống tia cực tím và chống hóa chất. Ở môi trường biển hoặc nhà máy hóa chất, yêu cầu vật liệu vỏ ngoài đặc biệt khắt khe.

Xu hướng công nghệ trong ngành cáp điện lực

Cáp chống cháy và không halogen

Các công trình cao tầng hiện đại yêu cầu cáp có khả năng:

• Chậm cháy lan
• Không phát sinh khí độc khi cháy
• Duy trì cấp điện trong điều kiện hỏa hoạn

Cáp tiết kiệm năng lượng

Giảm tổn hao điện năng bằng cách tối ưu hóa vật liệu và cấu trúc lõi đang là xu hướng quan trọng trong bối cảnh chi phí năng lượng gia tăng.

Tích hợp giám sát thông minh

Một số hệ thống tiên tiến tích hợp cảm biến nhiệt độ và giám sát online, giúp phát hiện sớm điểm nóng và suy giảm cách điện.

Kiểm tra và bảo trì cáp điện lực theo tiêu chuẩn kỹ thuật

Trong vận hành dài hạn, cần thực hiện:

• Đo điện trở cách điện định kỳ
• Thử nghiệm điện áp cao (hipot test)
• Phân tích phóng điện cục bộ

Việc giám sát chủ động giúp giảm thiểu sự cố và kéo dài tuổi thọ hệ thống.

Kết luận – Cáp điện lực dưới góc nhìn tối ưu hóa hệ thống

Dưới lăng kính chuyên gia kỹ thuật, cáp điện lực không chỉ là thành phần dẫn điện mà là yếu tố quyết định hiệu suất, an toàn và tính bền vững của toàn bộ hệ thống năng lượng. Thiết kế và lựa chọn cáp phải dựa trên tính toán chính xác về tải, nhiệt, điện trường và điều kiện môi trường.

Trong bối cảnh nhu cầu điện năng ngày càng tăng và tiêu chuẩn an toàn ngày càng khắt khe, việc đầu tư vào cáp điện lực chất lượng cao, phù hợp kỹ thuật không phải là chi phí, mà là chiến lược dài hạn nhằm đảm bảo vận hành ổn định, giảm tổn thất và tối ưu hóa hiệu quả kinh tế.

Cáp điện lực, khi được thiết kế và sử dụng đúng chuẩn, chính là nền tảng bền vững cho mọi hệ thống điện hiện đại.
