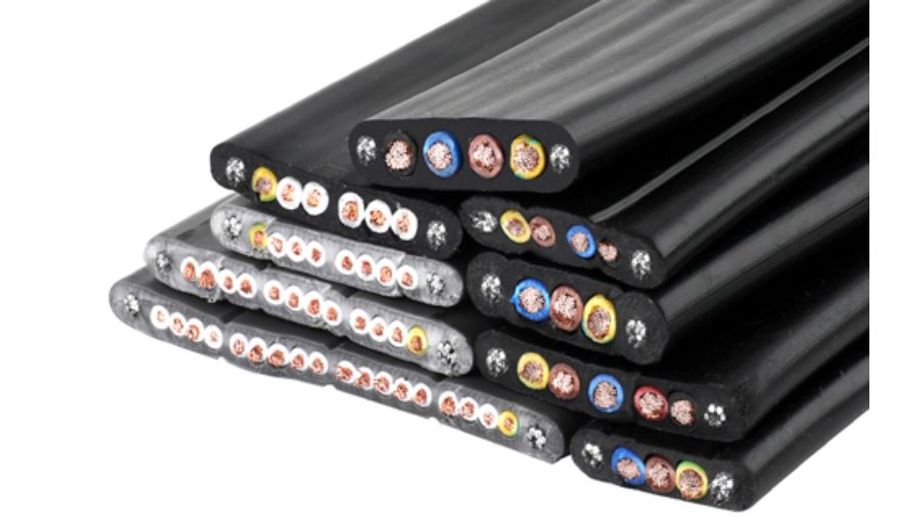

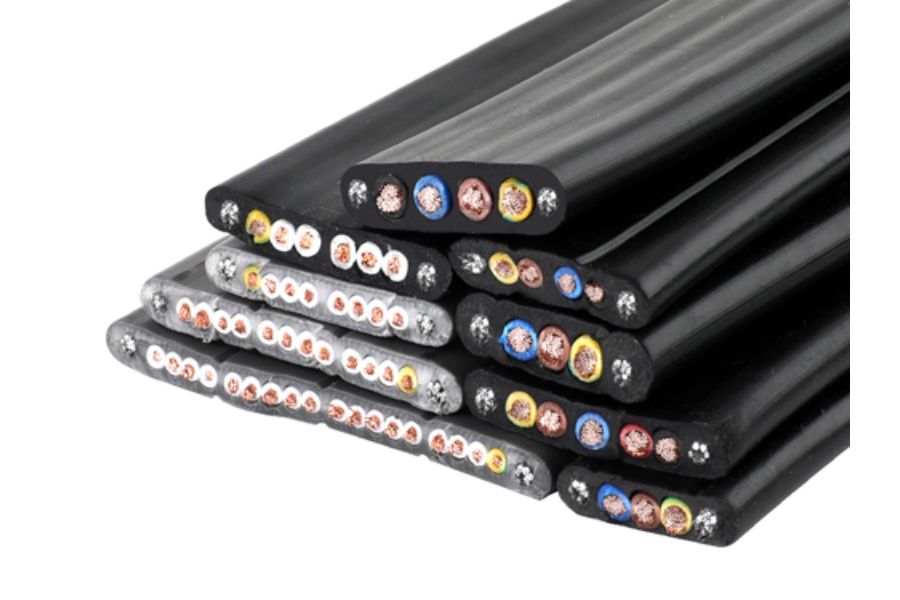

Cáp Dẹt Điều Khiển Là Gì? Phân Tích Chuyên Sâu Về Cấu Tạo, Đặc Tính Kỹ Thuật Và Ứng Dụng Công Nghiệp

Trong hệ thống tự động hóa hiện đại, đặc biệt trong bối cảnh công nghiệp 4.0, yêu cầu về độ chính xác, tính ổn định và khả năng vận hành liên tục của hệ thống truyền tín hiệu điều khiển ngày càng cao. Các thiết bị như robot công nghiệp, cầu trục, thang máy, dây chuyền sản xuất tự động đều đòi hỏi loại cáp có khả năng chịu uốn lặp lại, chống nhiễu và đảm bảo tín hiệu ổn định trong thời gian dài. Trong đó, cáp dẹt điều khiển được xem là giải pháp kỹ thuật tối ưu cho các ứng dụng có chuyển động liên tục và không gian lắp đặt hạn chế.

Bài viết dưới đây sẽ phân tích chuyên sâu về cáp dẹt điều khiển là gì, cấu trúc kỹ thuật, đặc tính cơ – điện và ứng dụng thực tế trong môi trường công nghiệp.

Cáp Dẹt Điều Khiển Là Gì?

Cáp dẹt điều khiển (Flat Control Cable) là loại cáp điện có các lõi dẫn được bố trí song song trên cùng một mặt phẳng, tạo thành hình dạng dẹt thay vì cấu trúc xoắn tròn như cáp truyền thống. Thiết kế này giúp tối ưu hóa khả năng chịu uốn, giảm ứng suất cơ học khi vận hành và tiết kiệm không gian lắp đặt.

Loại cáp này chủ yếu dùng để truyền tín hiệu điều khiển từ tủ điện hoặc bộ điều khiển trung tâm đến các thiết bị thực thi như động cơ, cảm biến, cơ cấu chấp hành hoặc hệ thống di động. Trong nhiều trường hợp, cáp dẹt còn được sử dụng để cấp nguồn cho thiết bị có công suất vừa và nhỏ.

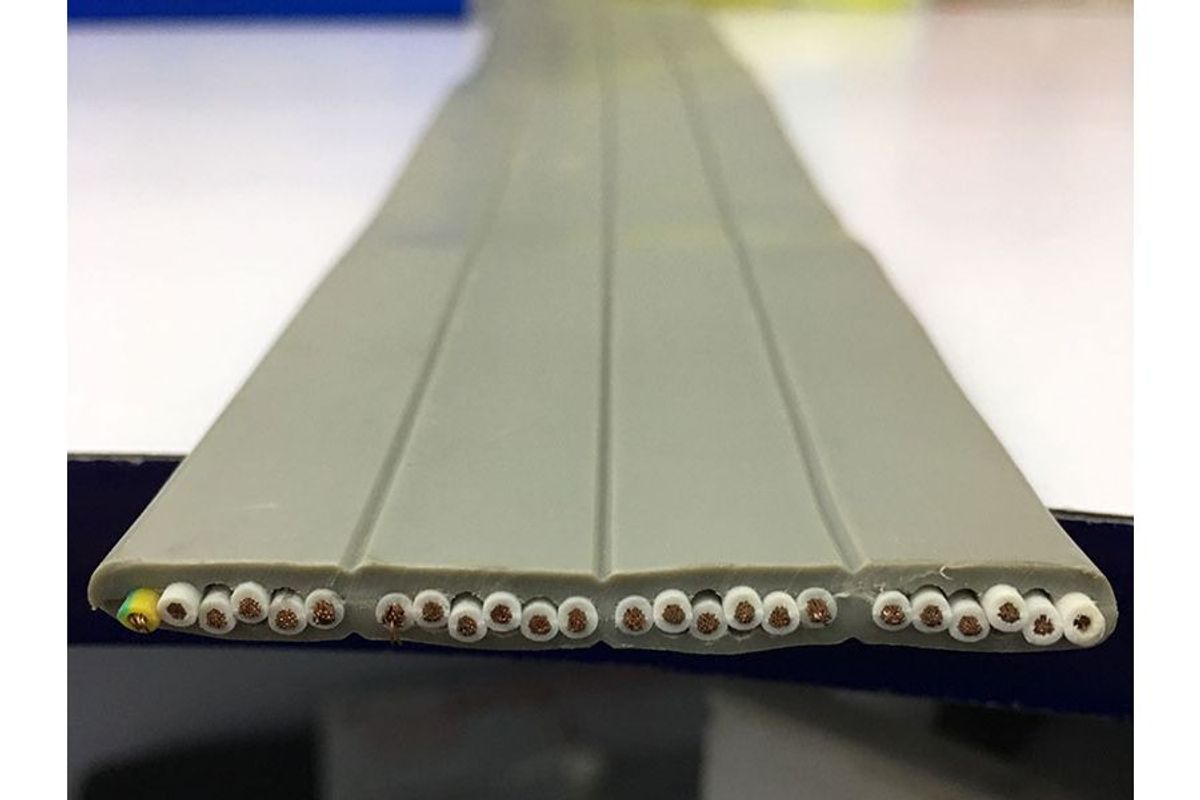

Cấu Trúc Kỹ Thuật Của Cáp Dẹt Điều Khiển

Một hệ thống cáp dẹt điều khiển tiêu chuẩn được cấu thành từ nhiều lớp vật liệu chuyên dụng nhằm đảm bảo tính linh hoạt, độ bền cơ học và khả năng truyền dẫn ổn định.

Lõi Dẫn (Conductor)

Lõi dẫn thường được chế tạo từ đồng điện phân có độ tinh khiết cao (≥ 99,9%). Kết cấu lõi đạt cấp mềm Class 5 hoặc Class 6 theo tiêu chuẩn IEC 60228. Các sợi đồng nhỏ được bện xoắn chặt nhằm tăng độ linh hoạt và hạn chế hiện tượng chai cứng kim loại (work hardening) khi cáp chịu uốn lặp lại nhiều lần.

Thiết kế này giúp giảm điện trở suất, đảm bảo hiệu suất truyền tải ổn định và tăng tuổi thọ trong môi trường chuyển động liên tục.

Lớp Cách Điện (Insulation)

Vật liệu cách điện phổ biến gồm PVC, PE hoặc XLPE. Mỗi loại có đặc tính riêng:

PVC có chi phí thấp và đáp ứng tốt môi trường tiêu chuẩn trong nhà.
PE có đặc tính điện môi tốt hơn, giảm suy hao tín hiệu.
XLPE có khả năng chịu nhiệt và chống lão hóa cao hơn, phù hợp môi trường khắc nghiệt.

Điện áp danh định của cáp dẹt điều khiển thường ở mức 300/500V hoặc 450/750V, tùy theo thiết kế.

Bố Trí Lõi Song Song

Điểm khác biệt cốt lõi của cáp dẹt điều khiển nằm ở cấu trúc hình học. Các lõi dẫn được đặt song song và giữ khoảng cách cố định trên cùng một mặt phẳng. Cấu trúc này giúp phân bố lực kéo đồng đều, giảm xoắn nội bộ và hạn chế nhiễu chéo giữa các lõi.

So với cáp tròn có cấu trúc xoắn, cáp dẹt có ưu thế lớn trong hệ thống chuyển động tuyến tính như ray trượt hoặc cơ cấu nâng hạ.

Lớp Bọc Và Vỏ Ngoài

Vỏ ngoài của cáp thường được sản xuất từ PVC chống cháy, cao su tổng hợp hoặc vật liệu chống dầu và hóa chất. Một số dòng cao cấp đáp ứng tiêu chuẩn chống cháy lan IEC 60332, chống tia UV và đạt yêu cầu RoHS về an toàn môi trường.

Trong các ứng dụng truyền tín hiệu nhạy cảm, cáp có thể được bổ sung lớp chống nhiễu bằng lưới đồng bện hoặc băng nhôm nhằm giảm ảnh hưởng của nhiễu điện từ (EMI).

Đặc Tính Cơ Học Của Cáp Dẹt Điều Khiển

Một trong những thông số quan trọng nhất khi đánh giá cáp dẹt điều khiển là gì ở góc độ kỹ thuật chính là khả năng chịu uốn lặp lại.

Cáp dẹt chất lượng cao có thể chịu được từ vài triệu đến hàng chục triệu chu kỳ uốn, tùy điều kiện vận hành. Điều này đặc biệt quan trọng trong hệ thống cầu trục, thang máy và robot công nghiệp, nơi cáp phải chuyển động liên tục trong thời gian dài.

Bán kính uốn tối thiểu của cáp dẹt thường nhỏ hơn so với cáp tròn cùng tiết diện. Nhờ đó, cáp có thể hoạt động ổn định trong không gian hẹp mà không gây ứng suất tập trung quá mức lên lõi dẫn.

Ngoài ra, cấu trúc phẳng giúp giảm hiện tượng xoắn cáp trong quá trình vận hành, tăng độ ổn định cơ học tổng thể.

Đặc Tính Điện Học

Về mặt điện học, cáp dẹt điều khiển đảm bảo:

Điện trở suất thấp nhờ lõi đồng chất lượng cao.
Khoảng cách lõi cố định giúp duy trì điện dung ổn định.
Giảm nhiễu và suy hao tín hiệu trong hệ thống điều khiển.

Đối với cáp dẹt tín hiệu có lớp chống nhiễu, khả năng chống EMI cao giúp hệ thống PLC, biến tần và cảm biến hoạt động chính xác hơn trong môi trường công nghiệp có nhiều nguồn nhiễu điện từ.

Phân Loại Cáp Dẹt Điều Khiển

Cáp dẹt điều khiển có thể phân loại theo nhiều tiêu chí khác nhau.

Theo chức năng, có thể chia thành cáp dẹt động lực và cáp dẹt tín hiệu. Cáp dẹt động lực được sử dụng để truyền tải điện năng cho thiết bị có công suất lớn hơn, trong khi cáp dẹt tín hiệu chuyên dùng để truyền tín hiệu điều khiển yêu cầu độ chính xác cao.

Theo vật liệu cách điện, cáp dẹt PVC phù hợp môi trường tiêu chuẩn, còn cáp dẹt XLPE phù hợp môi trường nhiệt độ cao hoặc ngoài trời.

Theo số lõi, cáp có thể từ 4 lõi, 8 lõi, 12 lõi đến 24 lõi hoặc nhiều hơn tùy theo yêu cầu hệ thống điều khiển.

Ứng Dụng Công Nghiệp Của Cáp Dẹt Điều Khiển

Trong hệ thống cầu trục và Festoon, cáp dẹt điều khiển được treo và di chuyển theo phương ngang hoặc dọc. Thiết kế phẳng giúp giảm xoắn và đảm bảo cáp không bị rối trong quá trình vận hành.

Trong thang máy, cáp truyền tín hiệu giữa cabin và tủ điều khiển. Cáp phải chịu lực kéo liên tục, dao động và uốn cong theo chu kỳ lặp lại trong thời gian dài.

Trong robot công nghiệp, đặc biệt là robot đa trục, cáp cần chịu uốn theo nhiều hướng. Cáp dẹt với cấu trúc linh hoạt và trọng lượng nhẹ giúp giảm tải cho cánh tay robot và tăng độ chính xác vận hành.

Trong ngành công nghiệp nặng như luyện kim, dầu khí và hóa chất, cáp dẹt điều khiển phải đáp ứng yêu cầu chống cháy, chống dầu và chống hóa chất, đồng thời duy trì hiệu suất truyền tín hiệu ổn định.

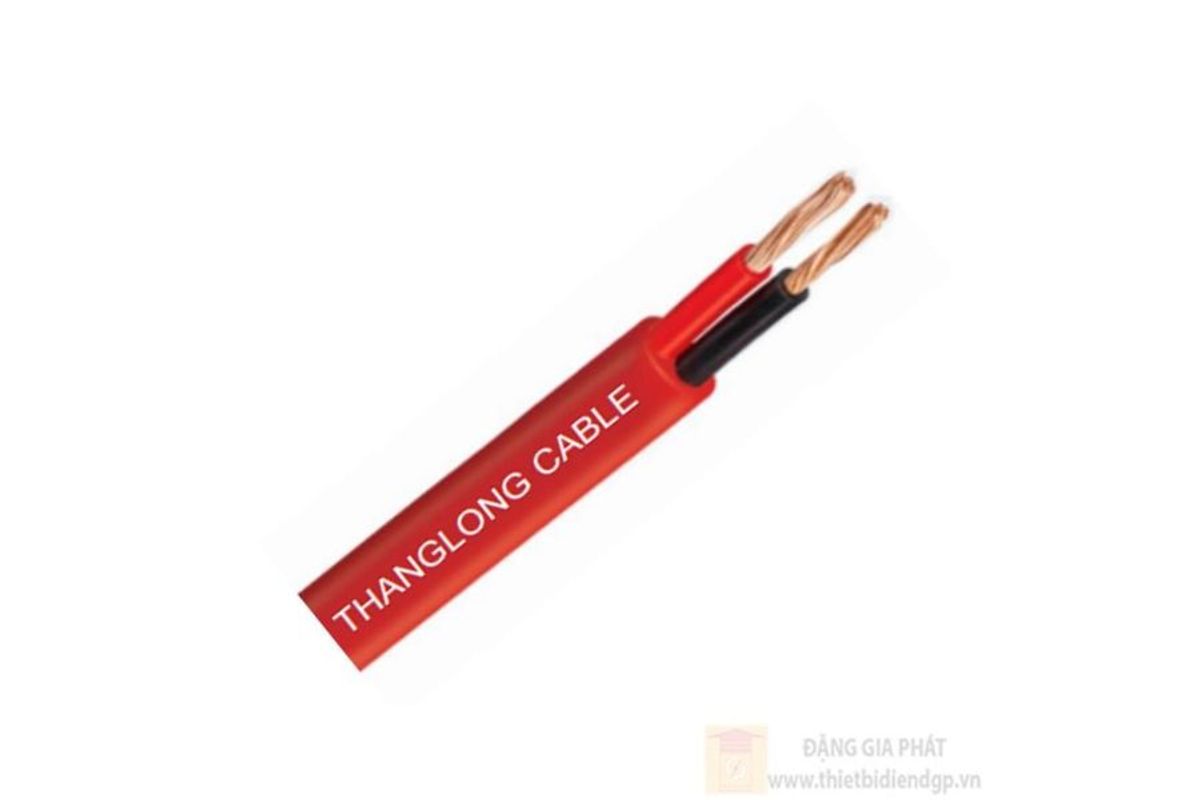

So Sánh Cáp Dẹt Và Cáp Tròn Ở Góc Độ Kỹ Thuật

Về khả năng chịu uốn lặp lại, cáp dẹt có ưu thế rõ rệt do phân bố ứng suất đồng đều trên mặt phẳng. Về tiết kiệm không gian, cáp dẹt chiếm ít diện tích hơn khi lắp đặt trong tủ điện hoặc ray trượt. Về khả năng chống xoắn, cáp dẹt ổn định hơn trong hệ thống chuyển động tuyến tính.

Tuy nhiên, trong các ứng dụng cố định không có chuyển động lặp lại, cáp tròn vẫn có thể là lựa chọn kinh tế hơn.

Tuổi Thọ Và Yếu Tố Ảnh Hưởng

Tuổi thọ của cáp dẹt điều khiển phụ thuộc vào nhiều yếu tố như chất lượng vật liệu, bán kính uốn thực tế, tần suất chuyển động và điều kiện môi trường. Nếu lắp đặt đúng tiêu chuẩn và bảo trì định kỳ, cáp có thể vận hành ổn định trong nhiều năm.

Việc không tuân thủ bán kính uốn tối thiểu hoặc sử dụng cáp không phù hợp với môi trường nhiệt độ cao có thể làm giảm đáng kể tuổi thọ hệ thống.

Kết Luận

Từ góc độ kỹ thuật, khi tìm hiểu cáp dẹt điều khiển là gì, có thể khẳng định đây không chỉ là biến thể hình học của cáp tròn mà là một giải pháp tối ưu hóa cho hệ thống truyền tín hiệu trong môi trường chuyển động liên tục. Nhờ cấu trúc lõi song song, khả năng chịu uốn vượt trội và hiệu suất điện ổn định, cáp dẹt điều khiển đóng vai trò quan trọng trong tự động hóa hiện đại.

Đối với các dự án cầu trục, thang máy, robot công nghiệp hoặc dây chuyền sản xuất tự động, việc lựa chọn đúng loại cáp dẹt điều khiển theo tiêu chuẩn kỹ thuật phù hợp sẽ giúp tối ưu hiệu suất vận hành, giảm chi phí bảo trì và đảm bảo độ an toàn lâu dài cho toàn hệ thống.
