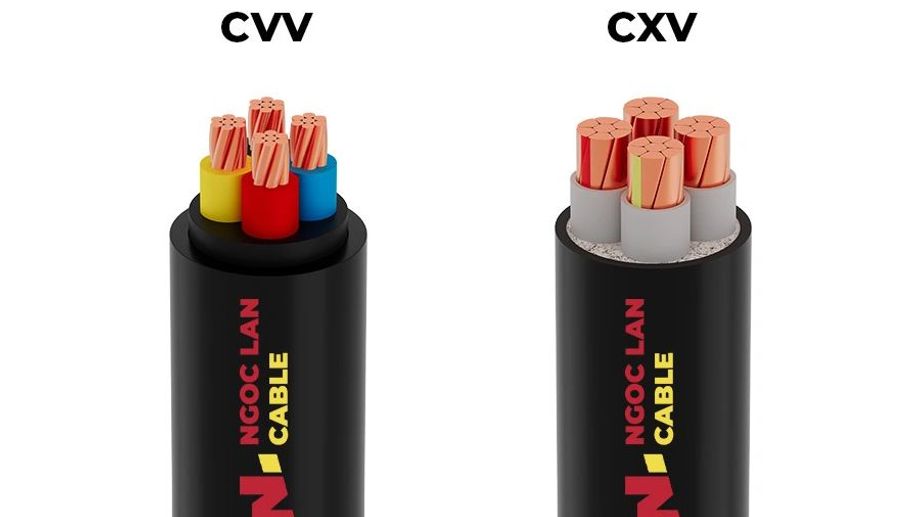

Cáp CVV và CXV: phân tích kỹ thuật lớp cách điện và lựa chọn giáp DSTA, DATA, SWA, AWA cho từng điều kiện lắp đặt
Mục lục
Trong thiết kế hệ thống phân phối điện hạ thế, cáp CVV và CXV gần như là lựa chọn mặc định cho phần lớn công trình dân dụng và công nghiệp tại Việt Nam. Tuy nhiên, việc chọn giữa hai loại cáp này, và quyết định có dùng lớp giáp hay không, thường bị đơn giản hóa thành bài toán giá thành. Thực tế, đây là quyết định kỹ thuật ảnh hưởng trực tiếp đến **khả năng mang tải, tuổi thọ cách điện, tổn hao vận hành** và **mức độ an toàn** của toàn tuyến cáp.
Bài viết này, chúng tôi phân tích dưới góc nhìn kỹ thuật: khác biệt bản chất giữa CVV và CXV, ý nghĩa vật lý của từng loại giáp, và các tiêu chí để kỹ sư thiết kế lựa chọn đúng cấu trúc cáp cho từng điều kiện lắp đặt.
1. Đọc đúng ký hiệu cấu trúc cáp
Ký hiệu cáp điện lực tại Việt Nam thường mô tả cấu trúc **từ trong ra ngoài**:
**CVV: Cu/PVC/PVC**
- **C:** ruột dẫn đồng.
- **V:** cách điện PVC.
- **V:** vỏ bọc ngoài PVC.
**CXV: Cu/XLPE/PVC**
- **C:** ruột dẫn đồng.
- **X:** cách điện XLPE (polyethylene liên kết ngang).
- **V:** vỏ bọc ngoài PVC.
Khi có giáp, ký hiệu được nối thêm phần mô tả lớp giáp, ví dụ **CXV/DSTA** hay **CVV/SWA**. Thứ tự đầy đủ của một cáp có giáp thường là: ruột dẫn, cách điện, lớp độn và băng quấn (bedding), lớp giáp kim loại, vỏ ngoài.
Như vậy, điểm khác biệt duy nhất trong ký hiệu giữa CVV và CXV nằm ở **vật liệu cách điện**. Nhưng chính lớp này quyết định phần lớn đặc tính nhiệt và điện của cáp.

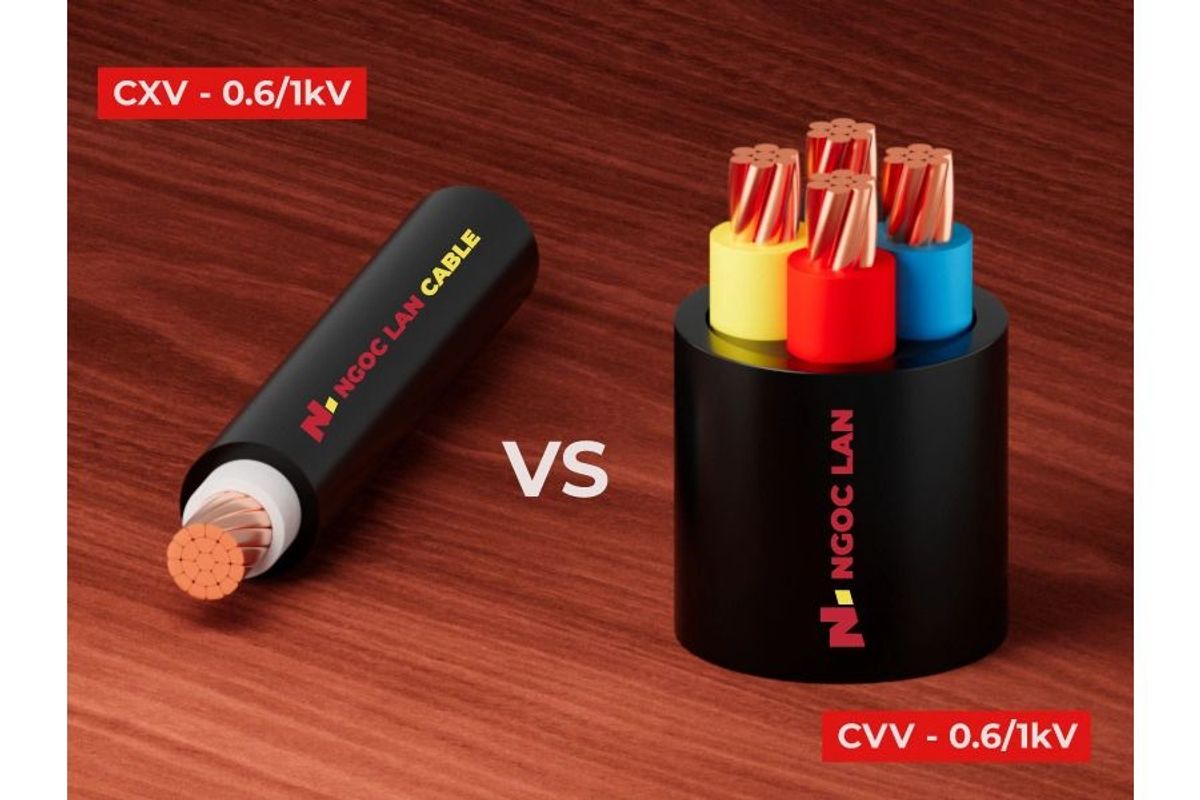

2. Khác biệt bản chất: PVC và XLPE
### 2.1. PVC: vật liệu nhiệt dẻo
PVC là vật liệu **nhiệt dẻo**. Khi nhiệt độ tăng, mạch polymer không có liên kết ngang nên vật liệu **mềm dần** và có thể biến dạng. Đây là lý do nhiệt độ làm việc liên tục cho phép của cách điện PVC bị giới hạn ở mức thấp hơn.
Theo IEC 60502-1, tiêu chuẩn phổ biến cho cáp điện lực cách điện đùn từ 1 kV đến 30 kV, nhiệt độ ruột dẫn tối đa khi vận hành bình thường của cách điện PVC là **70°C**.
### 2.2. XLPE: vật liệu nhiệt rắn
XLPE được tạo ra bằng cách **liên kết ngang** các mạch polyethylene. Cấu trúc mạng lưới ba chiều này giúp vật liệu **không chảy mềm** khi nóng như nhựa nhiệt dẻo, giữ được hình dạng và tính chất cách điện ở nhiệt độ cao hơn.
Cũng theo IEC 60502-1, nhiệt độ ruột dẫn tối đa khi vận hành bình thường của cách điện XLPE là **90°C**.
### 2.3. Hệ quả kỹ thuật
Chênh lệch nhiệt độ làm việc dẫn đến các hệ quả quan trọng:
- **Khả năng mang tải:** với cùng tiết diện và điều kiện lắp đặt, cáp CXV thường cho phép dòng tải lớn hơn CVV, vì ruột dẫn được phép làm việc ở nhiệt độ cao hơn.
- **Dự phòng nhiệt:** trong môi trường nhiệt độ cao hoặc nhiều cáp đi chung máng, hệ số suy giảm làm giảm khả năng tải. Cáp CXV có biên an toàn nhiệt lớn hơn.
- **Tối ưu tiết diện:** ở một số tuyến tải lớn, chọn CXV có thể giúp giảm tiết diện so với CVV, tuy nhiên vẫn phải kiểm tra **sụt áp** và **khả năng chịu ngắn mạch**.
Lưu ý: dòng tải cho phép thực tế phải tra theo **bảng của nhà sản xuất** hoặc tiêu chuẩn tính toán áp dụng, với đầy đủ hệ số hiệu chỉnh theo phương thức lắp đặt, nhiệt độ môi trường và số mạch đi chung.
### 2.4. Khi nào chọn CVV, khi nào chọn CXV
**CVV phù hợp khi:**
- Hệ thống hạ thế với yêu cầu nhiệt độ làm việc thông thường.
- Tuyến cáp lắp đặt cố định, tải không quá lớn.
- Môi trường không quá khắc nghiệt về nhiệt.
**CXV phù hợp khi:**
- Tuyến cáp tải lớn, cần khai thác tối đa khả năng mang dòng.
- Môi trường nhiệt độ cao, máng cáp mật độ dày.
- Yêu cầu dự phòng nhiệt cho vận hành lâu dài.
Một số dòng CXV được thiết kế cho cấp **trung thế**. Khi đó, cấu trúc cáp phức tạp hơn với các lớp bán dẫn và màn chắn kim loại, cần chọn đúng theo cấp điện áp và tiêu chuẩn áp dụng, không thể suy ra từ cáp h ạ thế cùng tên.
3. Lớp giáp: chức năng và nguyên lý chọn
Cáp CVV và CXV tiêu chuẩn **không có giáp**. Lớp giáp kim loại được bổ sung khi tuyến cáp cần **bảo vệ cơ học** trước va đập, lực nén, lực kéo hoặc các tác động trong quá trình thi công và vận hành.
Có bốn dạng giáp phổ biến, phân loại theo hai trục: **vật liệu** (thép hoặc nhôm) và **hình thức** (băng hoặc sợi).
**DSTA (Double Steel Tape Armour)**
- Hai lớp băng thép quấn quanh lõi cáp.
- Có từ tính.
- Thường dùng cho cáp nhiều lõi.
**DATA (Double Aluminium Tape Armour)**
- Hai lớp băng nhôm.
- Không từ tính.
- Thường dùng cho cáp một lõi.
**SWA (Steel Wire Armour)**
- Các sợi thép xoắn quanh lõi cáp.
- Có từ tính.
- Thường dùng cho cáp nhiều lõi.
**AWA (Aluminium Wire Armour)**
- Các sợi nhôm xoắn quanh lõi cáp.
- Không từ tính.
- Thường dùng cho cáp một lõi.
### 3.1. Giáp băng và giáp sợi
**Giáp băng (DSTA, DATA)** tạo thành một lớp bao kín quanh lõi cáp, chủ yếu chống **lực nén và va đập theo phương ngang**. Đây là lựa chọn phổ biến cho cáp **chôn ngầm trực tiếp**, nơi cáp chịu áp lực đất và tác động từ thiết bị thi công.
**Giáp sợi (SWA, AWA)** gồm các sợi kim loại xoắn, ngoài khả năng chống va đập còn có ưu thế về **chịu lực kéo dọc trục**. Điều này phù hợp với tuyến cáp có đoạn **treo thẳng đứng**, kéo qua quãng dài hoặc đi qua khu vực có yêu cầu cơ học cao.
### 3.2. Vì sao cáp một lõi AC phải dùng giáp không từ tính
Đây là điểm kỹ thuật thường bị bỏ qua nhưng có thể gây hậu quả nghiêm trọng.
Với **cáp nhiều lõi** trong hệ thống ba pha cân bằng, tổng dòng điện qua các lõi gần bằng không, từ trường do các lõi tạo ra **phần lớn triệt tiêu lẫn nhau**. Lớp giáp thép bao quanh cả bó lõi gần như không chịu ảnh hưởng.
Với **cáp một lõi** mang dòng xoay chiều, từ trường biến thiên quanh lõi **không được triệt tiêu**. Nếu lớp giáp làm bằng **vật liệu từ tính** như thép:
- Từ thông tập trung trong giáp, gây **tổn hao từ trễ và dòng xoáy**.
- Có thể xuất hiện **dòng cảm ứng** chạy trong lớp giáp.
- Hệ quả là lớp giáp **phát nhiệt**, làm tăng nhiệt độ cáp, giảm khả năng mang tải và đẩy nhanh lão hóa cách điện.
Vì vậy, cáp một lõi dùng cho hệ thống AC cần dùng giáp **nhôm không từ tính** như **DATA** hoặc **AWA**. Đây là nguyên tắc thiết kế, không phải lựa chọn tùy ý.
4. Phân tích từng cấu hình cáp có giáp
### 4.1. CVV/DSTA và CXV/DSTA
Hai lớp băng thép quấn chồng mí tạo lớp bảo vệ kín quanh lõi. Cấu hình này thường dùng cho **cáp điện lực nhiều lõi lắp đặt ngầm**, hoặc đi qua khu vực có nguy cơ va đập. Ưu điểm là chống nén tốt; hạn chế là cáp nặng hơn, bán kính uốn lớn hơn.
### 4.2. CVV/DATA và CXV/DATA
Cấu tạo tương tự DSTA nhưng dùng băng nhôm. Nhờ tính chất **không từ tính**, cấu hình này phù hợp với một số thiết kế **cáp một lõi AC**, nơi cần bảo vệ cơ học mà vẫn hạn chế ảnh hưởng của cảm ứng từ.
### 4.3. CVV/SWA và CXV/SWA
Lớp sợi thép xoắn quanh lõi cáp, phổ biến trong **cáp điện lực và cáp công nghiệp nhiều lõi**. Ngoài bảo vệ cơ học, lớp giáp sợi còn hỗ trợ khả năng chịu lực kéo, phù hợp tuyến cáp đi ngầm hoặc qua khu vực có nguy cơ chịu tác động.
### 4.4. CVV/AWA và CXV/AWA
Sợi nhôm thay cho sợi thép, giữ ưu điểm của giáp sợi nhưng **không từ tính**. Đây là lựa chọn tiêu chuẩn cho **cáp một lõi trong hệ thống AC** cần giáp sợi, giúp hạn chế cảm ứng từ và các tổn hao liên quan.
Lưu ý phân biệt: **DATA và AWA đều là giáp nhôm**, nhưng DATA là **băng nhôm kép**, còn AWA là **sợi nhôm**.
5. Tiêu chí quyết định có dùng cáp giáp hay không
Từ kinh nghiệm tư vấn dự án, chúng tôi khuyến nghị đánh giá theo bốn nhóm tiêu chí:
**Rủi ro cơ học của tuyến cáp**
Tuyến cáp đi qua khu vực có xe cộ, thiết bị nặng, nguy cơ đào xới, va đập hay lực nén cần lớp giáp phù hợp.
**Phương thức lắp đặt**
Cáp chôn trực tiếp, đi trong mương không có máng bảo vệ, hoặc treo theo phương đứng là những trường hợp thường cần giáp. Cáp đi trong ống luồn, máng kín trong nhà có thể không cần.
**Yêu cầu về đặc tính điện**
Với cáp một lõi AC, bắt buộc xem xét vật liệu giáp không từ tính. Ngoài ra, lớp giáp kim loại cần được **nối đất đúng cách** theo thiết kế.
**Điều kiện thi công**
Cáp có giáp tăng đáng kể về **khối lượng, đường kính ngoài** và **bán kính uốn tối thiểu**. Thiết kế cần tính toán:
- Lực kéo cho phép khi rải cáp.
- Bán kính uốn tại các điểm chuyển hướng.
- Phương án cố định, đỡ cáp.
- Đầu cáp, ốc siết cáp (cable gland) và phụ kiện tương thích với loại giáp.
Quyết định cuối cùng cần dựa trên **datasheet sản phẩm**, **tiêu chuẩn áp dụng** và **khảo sát thực tế** tuyến cáp.

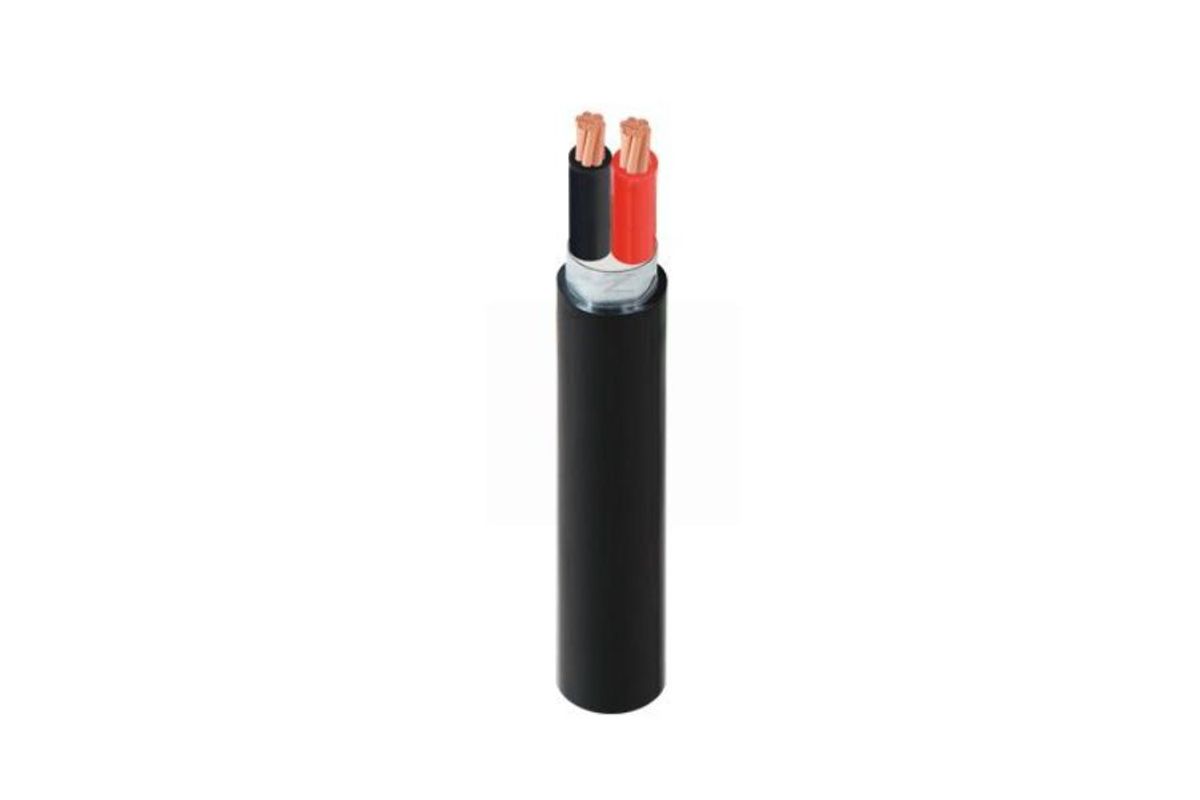

6. Quy trình lựa chọn cáp CVV/CXV có giáp
Chúng tôi đề xuất quy trình bốn bước:
**Bước 1: Xác định cấu hình lõi**
Một lõi hay nhiều lõi. Với cáp một lõi AC, loại trừ ngay các phương án giáp thép.
**Bước 2: Chọn vật liệu giáp**
- Thép (DSTA, SWA): cáp nhiều lõi, yêu cầu cơ học cao.
- Nhôm (DATA, AWA): cáp một lõi AC hoặc khi cần vật liệu không từ tính.
**Bước 3: Chọn hình thức giáp**
- Băng (DSTA, DATA): ưu tiên chống nén, va đập, chôn ngầm.
- Sợi (SWA, AWA): ưu tiên khi cần thêm khả năng chịu kéo.
**Bước 4: Kiểm tra thông số kỹ thuật**
Đối chiếu catalogue và datasheet:
- Cấp điện áp U0/U.
- Tiết diện và số lõi.
- Vật liệu cách điện và nhiệt độ làm việc.
- Loại giáp và vật liệu vỏ.
- Đường kính ngoài, khối lượng.
- Bán kính uốn tối thiểu.
- Tiêu chuẩn sản xuất và thử nghiệm.
7. Giải pháp cáp tương đồng CVV, CXV từ chúng tôi
Bên cạnh các cấu trúc CVV, CXV truyền thống, chúng tôi cung cấp nhiều dòng cáp có đặc tính tương đồng, đáp ứng các yêu cầu khác nhau về điện áp, độ linh hoạt và điều kiện lắp đặt:
**JZ-500 (tương đồng CVV)**
- Điện áp danh định AC U0/U 300/500 V.
- Điện áp thử nghiệm lõi/lõi 4000 V, điện áp đánh thủng 8000 V.
- Ứng dụng: máy công cụ, dây chuyền lắp ráp, nhà máy, hệ thống điều khiển.
**JZ-600 (tương đồng CVV)**
- Điện áp danh định AC U0/U 600/1000 V.
- Điện áp thử nghiệm lõi/lõi 4000 V, điện áp đánh thủng 8000 V.
- Ứng dụng: hệ thống điều khiển và cấp nguồn trong môi trường công nghiệp.
**TRONIC (LiYY) (tương đồng CVV)**
- Điện áp hoạt động tối đa 350 V với 0,14 mm², 500 V với 0,25 đến 1,5 mm².
- Ứng dụng: truyền tín hiệu và điều khiển trong thiết bị, máy móc.
**N2XH-O (tương đồng CXV)**
- Điện áp danh định U0/U 0,6/1 kV, điện áp thử nghiệm 4 kV.
- Ứng dụng: phân phối điện hạ thế và các hệ thống điện cố định.
Kết luận
Khác biệt giữa CVV và CXV nằm ở lớp cách điện, nhưng hệ quả kỹ thuật thì sâu hơn nhiều: XLPE cho phép ruột dẫn làm việc ở nhiệt độ cao hơn PVC, từ đó ảnh hưởng đến khả năng mang tải, dự phòng nhiệt và lựa chọn tiết diện. Với lớp giáp, nguyên tắc cốt lõi là: **giáp thép (DSTA, SWA) cho cáp nhiều lõi**, **giáp nhôm không từ tính (DATA, AWA) cho cáp một lõi AC**; giáp băng ưu tiên chống nén, giáp sợi bổ sung khả năng chịu kéo.
Mỗi dự án có điều kiện riêng về điện áp, tải, phương thức lắp đặt và môi trường. Hãy liên hệ đội ngũ kỹ thuật của chúng tôi để được tư vấn cấu trúc cáp tối ưu cho công trình của bạn.
