Cáp chống nhiễu vẫn để lọt EMI: lỗi kết thúc màn chắn và đi dây

Cảm biến báo sai từng nhịp, fieldbus lỗi không rõ nguyên nhân, hoặc servo chạy không ổn định, dù cáp đã có lớp chống nhiễu, là sự cố EMC hay gặp trên máy có biến tần.

Bản này diễn giải lại cơ chế đó cho người làm tủ điện, không phải trích một tiêu chuẩn. Bài gốc không công bố tần số, khoảng cách máng, độ phủ lưới, suy hao hay mã cáp, nên các đại lượng đó không được thêm. Sơ đồ biến tần và sơ đồ mạng trên máy vẫn ưu tiên nếu khác checklist này.

Nguồn nhiễu và triệu chứng

EMC trên máy khó khoanh vì ít khi để lại linh kiện cháy. Cảm biến có thể đúng suốt ca rồi lệch vài mẫu. Mạng fieldbus mất liên lạc rồi tự phục hồi. Vòng servo giật hoặc dừng mà không chỉ ra một ruột dây đứt.

Bài gốc gắn các triệu chứng này với EMI cao của máy hiện đại. Biến tần và động cơ đóng cắt với sườn xung rất nhanh, trong khi hệ thị giác, IO-Link và Ethernet công nghiệp chạy song song. Màn chắn, nối đất và phân tuyến phải đồng bộ. Sai đất hoặc sai tuyến thì dòng nhiễu không có đường trở về xác định.

Trước khi thay cáp, quan sát ba điểm: màn chắn nối mấy đầu, kết thúc là kẹp chu vi hay một sợi xoắn, và cáp động cơ có đi song song dài với cáp tín hiệu hoặc cáp dữ liệu không. Giữ nguyên ba lỗi đó thì thay cáp có thể không đổi sự cố.

Trở kháng, không chỉ điện trở một chiều

EMC là bài toán bề mặt tiếp xúc, điểm chuyển tiếp, và trên hết là trở kháng. Trở kháng gồm điện trở thuần, cảm kháng và dung kháng, biến thiên theo tần số. Cảm kháng tăng theo tần số và theo chiều dài đường dẫn nhỏ. Một đầu cos đo thấp bằng ôm kế vẫn có thể kém với sườn xung biến tần, vì phổ sườn đó giàu thành phần cao tần.

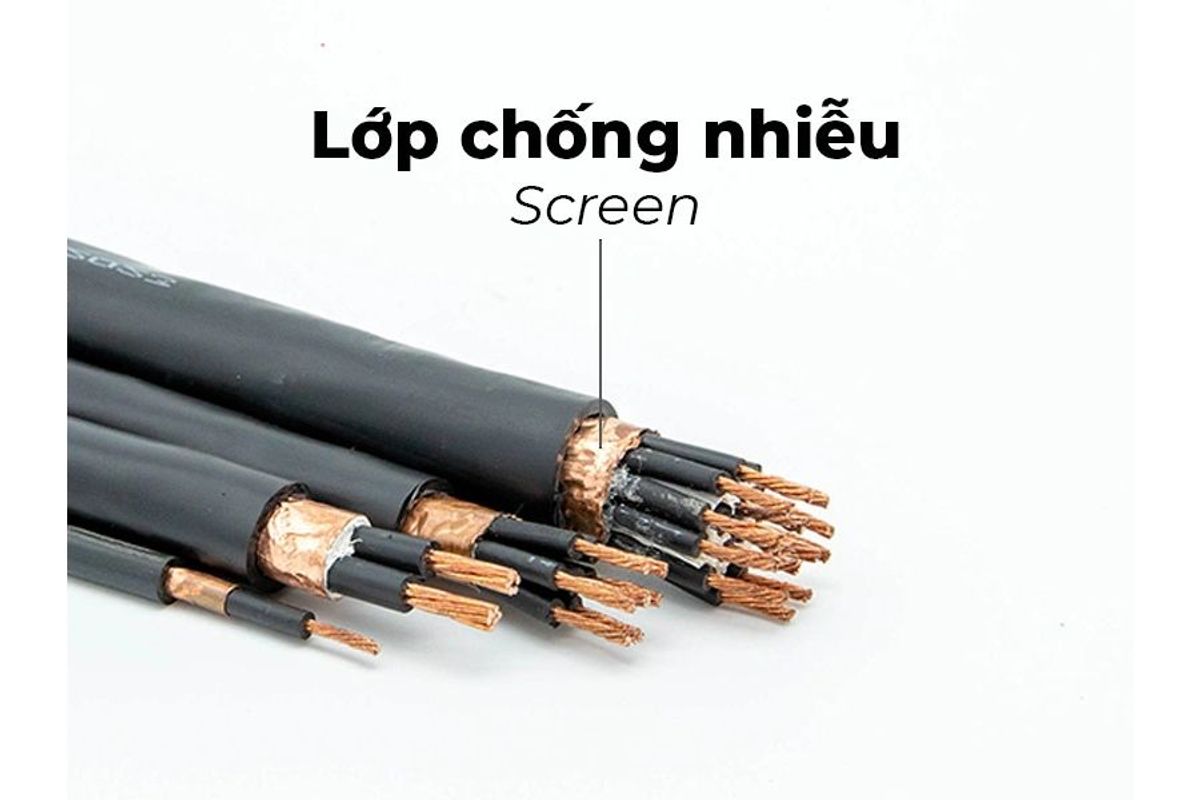

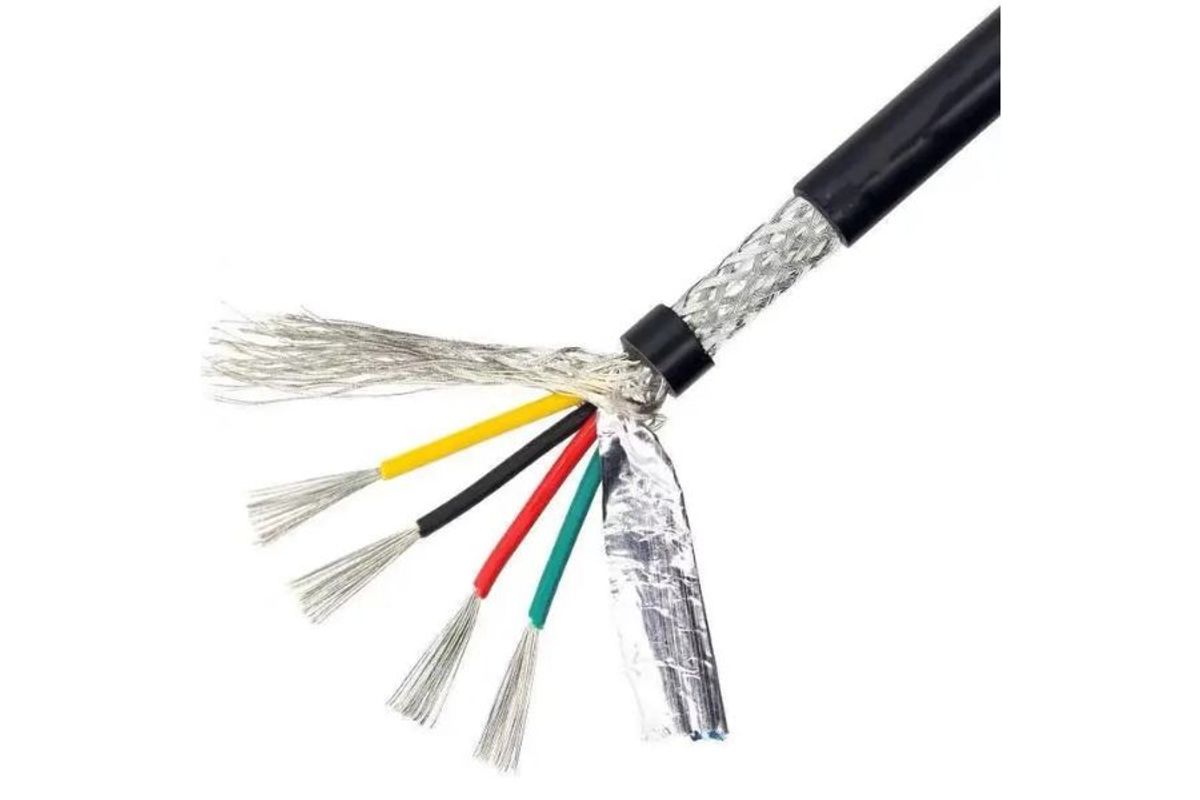

Lớp chống nhiễu là đường cho dòng nhiễu trên vỏ, về điểm đất đã định, thay vì cảm vào ruột tín hiệu hoặc bức xạ sang cáp kề. Đường ấy cần mặt tiếp xúc dẫn điện và rộng so với chiều dài. Nối đất, theo bài gốc, là dẫn dòng rò hoặc dòng sự cố bằng dây điện trở thấp. Với EMI cao tần, đường về còn phải ngắn và rộng.

Mỗi lần dòng nhảy từ lưới sang kẹp, từ kẹp sang tấm đế, rồi sang thanh PE và thân máy là một điểm chuyển tiếp. Sơn, oxi hoặc bụi tại đó là một đoạn trở kháng phụ. Máy module nhiều điểm chuyển tiếp hơn máy một khối. Bài gốc coi liên kết đẳng thế được thiết kế, cùng điểm đấu màn chắn xác định, là nền EMC của máy dạng này.

Nối màn chắn một đầu hay hai đầu

Câu hỏi lắp đặt lặp lại là nối đất lớp chống nhiễu ở cả hai đầu hay một đầu. Bài gốc không đưa một quy tắc duy nhất. Quy tắc theo phổ nhiễu cần khống chế.

Trong công nghiệp, nhiễu cao tần là thành phần chủ yếu. Biện pháp giảm hiệu quả thường là nối màn chắn cả hai đầu. Nối một đầu, màn chắn không dẫn dòng nhiễu một cách tin cậy. Cáp trở thành phần tử bức xạ, hoặc gây nhiễu chéo sang cáp nằm cạnh. Đầu để hở không phải đầu an toàn đối với cao tần. Đó là đầu hở của chính đường trở về.

Với analog tần số thấp, rất nhạy, nối một đầu có thể hợp lý để tránh vòng lặp đất. Vòng lặp hình thành khi hai điểm đất không đẳng thế và màn chắn khép chúng thành một vòng. Dòng trong vòng cộng vào tín hiệu mức thấp. Bài gốc không nói mọi kênh analog phải nối một đầu, chỉ nói trong một số trường hợp cách đó hợp lý.

Định hướng mà bài nêu cho hệ thống hiện đại không phải mẹo nối một đầu. Đó là liên kết đẳng thế được thiết kế, và điểm đấu màn chắn được chỉ định trước. Khi chênh lệch điện thế giữa các khối kim loại đã nhỏ, nối hai đầu để thoát nhiễu cao tần đứng vững hơn, nhất là trên máy ghép module.

PE và màn chắn là hai chức năng. PE dẫn dòng rò và dòng sự cố. Màn chắn dẫn thành phần nhiễu cao tần. Không dùng lưới thay PE, và không coi một đầu cos PE là kết thúc 360°. Cáp động cơ chỉ nối màn chắn một đầu là đúng lỗi số một trong tóm tắt. Kênh analog tần số thấp thì không nối thêm đầu thứ hai khi chưa rõ yêu cầu mạch đo.

Kết thúc 360° và lỗi pigtail

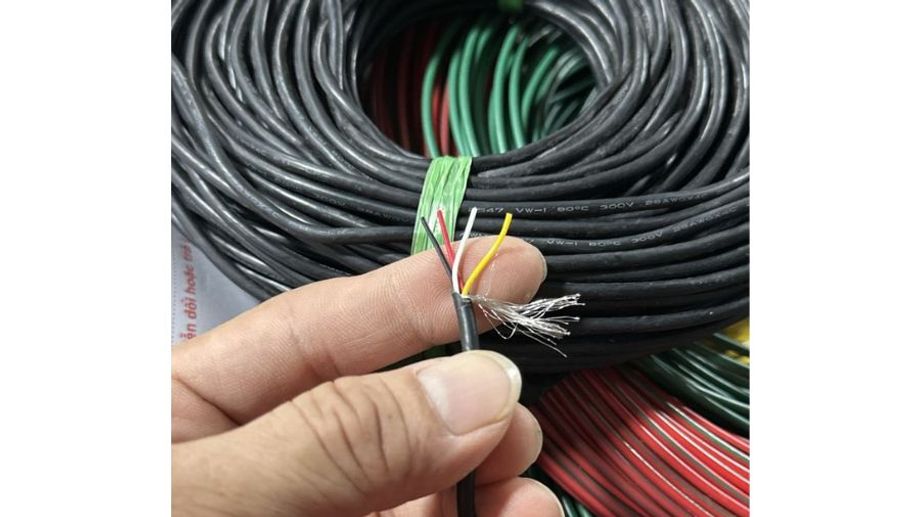

Màn chắn chỉ có tác dụng khi được kết thúc đúng. Lỗi phổ biến mà bài nêu là pigtail: tách lưới, xoắn thành một sợi, bắt vào điểm đất. Về cơ khí thì gọn. Ở cao tần, sợi đó thêm cảm kháng nối tiếp và triệt tác dụng của chính lớp chống nhiễu. Lưới có chu vi rộng bị thu thành một dây dẫn nhỏ, đúng cấu trúc mà cảm kháng tăng theo tần số.

Kết thúc đúng là tiếp xúc 360°, kín chu vi. Dùng ốc siết cáp EMC, kẹp tiếp địa, hoặc giá kẹp màn chắn trên thanh tiếp địa. Ưu tiên bắt trực tiếp lên tấm đế dẫn điện. Nguyên tắc bài gốc ghi là rộng, không dài. Diện tiếp xúc rộng và đoạn dẫn ngắn cho cảm kháng thấp hơn một đuôi xoắn dài.

Mặt tiếp xúc phải dẫn điện. Sơn, oxi hóa và bụi làm suy giảm rõ hiệu quả. Kẹp đặt lên sơn là có hình thức nối đất, không có mặt dẫn. Lấy sơn đúng vết kẹp rồi siết. Một đầu 360°, đầu kia pigtail, thì đường cao tần bị thắt tại đầu pigtail. Bài gốc không cho số milimét của đoạn lưới để trần. Ốc EMC chỉ là kết thúc 360° khi vành kim loại ôm lưới và thân ốc bắt vào vách dẫn điện.

Cáp động cơ, PE và đẳng thế tủ

Trong tủ, bài gốc xếp cáp động cơ vào nhóm nguồn nhiễu mạnh nhất. Cần cáp màn chắn đầy đủ, đấu xác định cả hai đầu, càng gần ngõ ra biến tần và càng gần động cơ càng tốt, hoặc gần đầu nối nếu có. Gần là gần theo đường dòng nhiễu. Màn chắn đấu đúng giảm phát tán, không cho phép cáp động cơ đi chung máng với cáp tín hiệu.

Dù kết thúc màn chắn đạt, tủ vẫn cần PE và liên kết đẳng thế đúng. Cửa tủ, tấm đế, thanh PE và thân máy tiếp xúc kém thì màn chắn tốt cũng không phát huy hết. Bản lề không phải mối nối cho đường cao tần. Cửa cần dây nối riêng, bắt trên kim loại đã lấy sơn. Bài gốc không công bố tiết diện. Vít xuyên sơn không thay vùng tiếp xúc rộng. Nếu tài liệu biến tần chỉ điểm nối khác, theo tài liệu đó. Không trộn hai cách trên cùng một sợi.

Phân tuyến nguồn, tín hiệu và dữ liệu

Đi dây quyết định phần còn lại. Bài gốc yêu cầu cáp nguồn, cáp tín hiệu và cáp dữ liệu luôn đi riêng. Đi song song trong cùng máng làm tăng mạnh nhiễu chéo. Bài không đưa chiều dài hay khoảng cách tối thiểu, nên không gán một số mét. Cáp đã có màn chắn không được miễn quy tắc tách máng.

Khi buộc giao tuyến, bài gốc nêu thực tế vận hành: giao 90° thường ổn định hơn chạy song song sát nhau, vì đoạn kèm nhau rất ngắn. Góc vuông không có nghĩa mọi giao cắt đều hết nhiễu. Giao góc nhọn, hai cáp vẫn kèm nhau một quãng, không phải cấu hình được mô tả. Phải soát cả tuyến, không chỉ hai đầu. Chung lỗ luồn, chung bó dây rút, hoặc chung máng sàn vẫn là đi kèm.

Checklist khi nghiệm thu

Sáu hạng mục trong bảng có thể đưa thẳng vào biên bản:

Nối màn chắn cả hai đầu đối với tín hiệu cao tần và cáp động cơ. Chỉ nối một đầu khi có lý do, và lý do bài nêu là analog tần số thấp, rất nhạy, để tránh vòng lặp đất.

Kết thúc bằng kẹp 360° hoặc ốc siết cáp EMC. Không chấp nhận pigtail.

Mặt tiếp xúc sạch, dẫn điện. Không để sơn, oxi hoặc bụi dưới kẹp.

Cáp nguồn, cáp tín hiệu và cáp dữ liệu đi riêng. Không đi chung một máng.

Chỗ giao tuyến lấy 90°. Không để chạy song song sát nhau.

Liên kết đẳng thế gồm cửa tủ, tấm đế, thanh PE và thân máy. Không để hở hoặc tiếp xúc kém.

Sáu hạng mục không thay sơ đồ nhà sản xuất. Nên khóa lúc thiết kế tủ, khi còn chọn được ốc EMC và còn chừa vùng tôn không sơn. Bài gốc không công bố tỷ lệ sự cố theo từng lỗi và không cam kết máy hết nhiễu sau khi sửa.

Những gì bài nguồn không chứng minh

Bài ngày 02/10/2026 không phải tài liệu chọn cáp. Cuối bài chỉ dẫn sang một bài khác về yêu cầu kỹ thuật của cáp chống nhiễu. Nội dung bài đó không có ở đây và không được suy diễn. Không có giá, mã hàng, độ phủ lưới, hay tần số còn hiệu lực của màn chắn. Các thông số ấy lấy từ datasheet của đúng sợi cáp và từ yêu cầu cổng của thiết bị.

Cũng không có khẳng định mọi nhiễu đều do lắp đặt. Màn chắn đứt, sai chủng loại cáp, hoặc môi trường vượt quá khả năng cáp vẫn là các khả năng riêng. Checklist chỉ để loại lỗi lắp trước khi kết luận phải thay cáp.

Kết luận

Cáp có màn chắn mà vẫn lỗi cảm biến, fieldbus hoặc servo, theo chúng tôi, là lỗi đường trở về của dòng nhiễu. Với nhiễu cao tần và cáp động cơ: nối cả hai đầu, kết thúc 360° trên mặt sạch, tách ba họ cáp, giao tuyến vuông góc, và đẳng thế hóa cửa tủ, tấm đế, thanh PE, thân máy. Nối một đầu chỉ dành cho analog tần số thấp, rất nhạy. Điểm đấu vẫn phải khớp tài liệu biến tần và tài liệu mạng.
