Cáp Chống Cháy Chống Nhiễu: Phân Tích Cấu Tạo, Nguyên Lý EMI Và Tiêu Chuẩn Kỹ Thuật

Cáp chống cháy chống nhiễu là giải pháp dây cáp điện được thiết kế cho những hệ thống có yêu cầu cao về khả năng duy trì hoạt động khi xảy ra hỏa hoạn và độ ổn định tín hiệu trong môi trường có nhiễu điện từ. Đây là hai đặc tính đặc biệt quan trọng đối với hệ thống báo cháy, điều khiển an toàn, âm thanh sơ tán và một số hệ thống tự động hóa công nghiệp.

Trong các công trình hiện đại, dây cáp không chỉ đảm nhiệm nhiệm vụ truyền tải điện năng hoặc tín hiệu. Ở những hệ thống quan trọng, cáp còn phải đáp ứng các điều kiện vận hành bất lợi như nhiệt độ cao, tác động cơ học, nhiễu điện từ và những yêu cầu đặc thù về an toàn cháy.

Tuy nhiên, khả năng chống cháy và chống nhiễu không xuất phát từ cùng một nguyên lý. Chúng phụ thuộc vào các thành phần cấu tạo và phương pháp thử nghiệm khác nhau.

Bài viết dưới đây của Cáp Điện Sài Gòn phân tích chuyên sâu cấu trúc vật liệu, cơ chế hoạt động, hệ thống tiêu chuẩn và phương pháp lựa chọn cáp chống cháy chống nhiễu từ góc độ kỹ thuật điện.

1. Bản chất kỹ thuật của cáp chống cháy chống nhiễu

Cáp chống cháy chống nhiễu thường được gọi bằng thuật ngữ tiếng Anh Fire-Resistant Shielded Cable.

Đây là nhóm sản phẩm kết hợp hai yêu cầu chức năng độc lập.

Khả năng duy trì tính toàn vẹn mạch điện khi cháy (Circuit Integrity) cho phép mạch điện tiếp tục thực hiện chức năng trong các điều kiện thử nghiệm cháy xác định.

Khả năng chống nhiễu điện từ (Electromagnetic Shielding) giúp hạn chế sự ghép nhiễu từ môi trường vào đường truyền tín hiệu hoặc hạn chế phát xạ điện từ từ cáp ra môi trường xung quanh.

Điểm quan trọng là không nên hiểu cáp chống cháy là loại cáp không bị cháy.

Trong điều kiện hỏa hoạn, những lớp vật liệu hữu cơ có thể bị phân hủy. Tuy nhiên, cấu trúc bảo vệ chịu lửa vẫn có thể duy trì sự cách ly điện giữa các ruột dẫn trong thời gian thử nghiệm.

Tương tự, cáp chống nhiễu không loại bỏ hoàn toàn mọi dạng nhiễu điện từ. Hiệu quả chống nhiễu phụ thuộc vào thiết kế màn chắn, tần số nhiễu, kết cấu cáp và phương pháp đấu nối.

Vì vậy, việc đánh giá chất lượng cáp cần dựa trên các chỉ tiêu thử nghiệm cụ thể thay vì chỉ căn cứ vào tên thương mại.

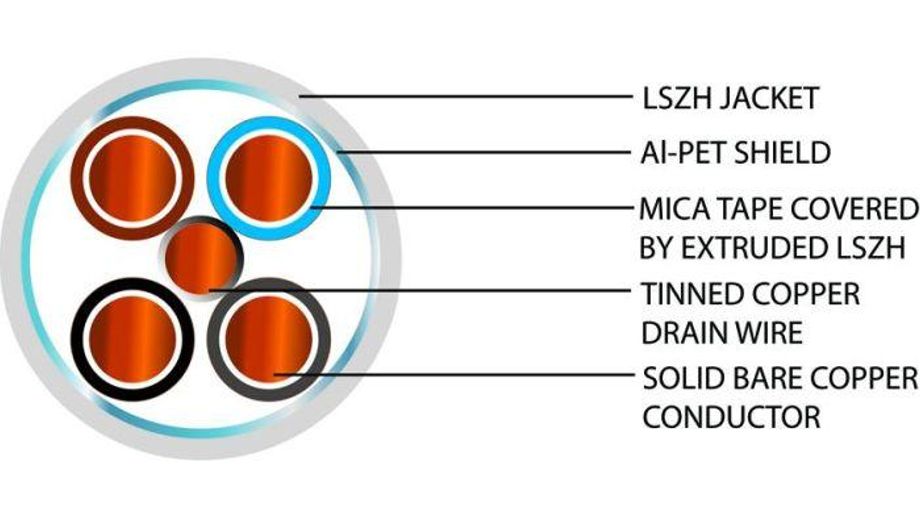

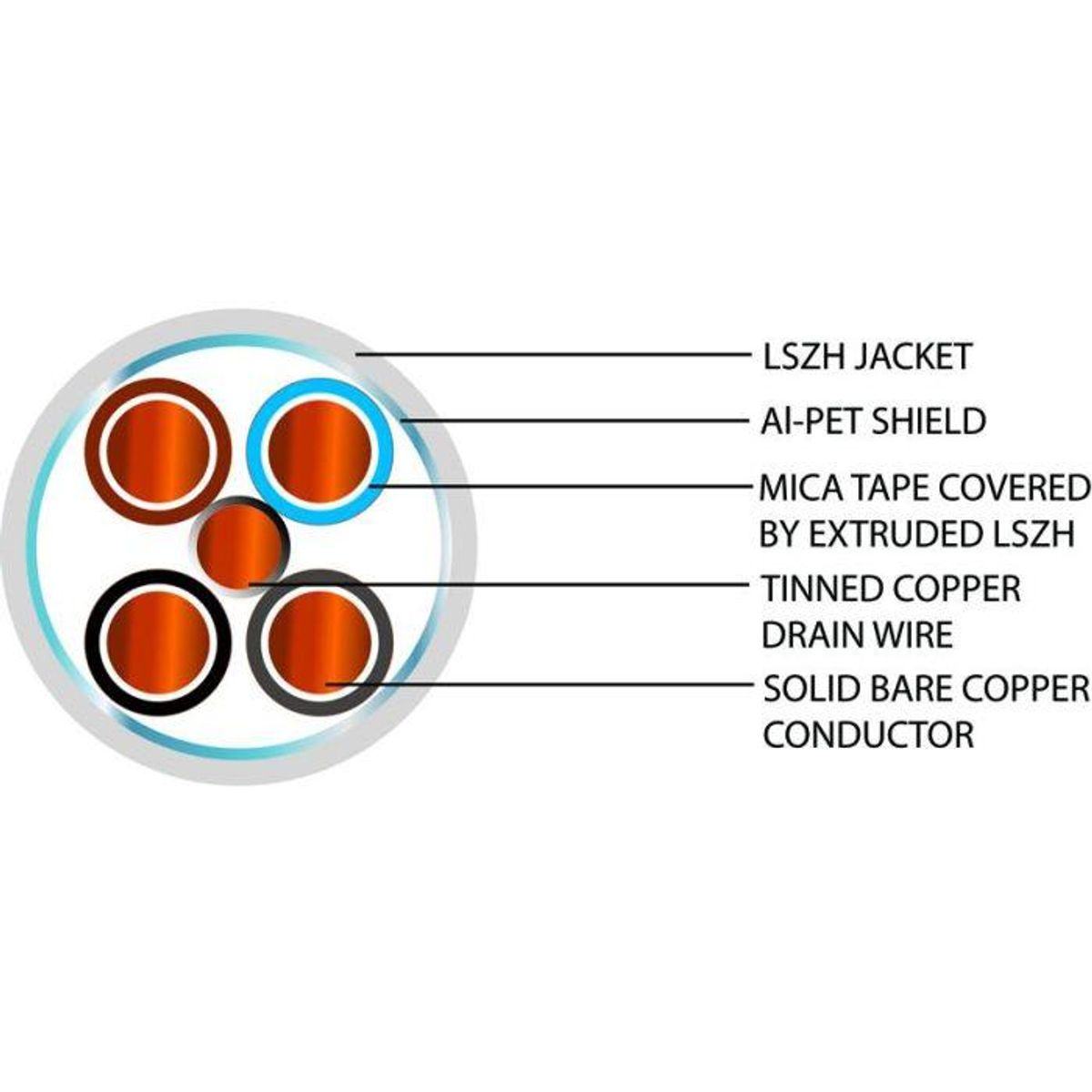

2. Phân tích cấu tạo nhiều lớp của cáp chống cháy chống nhiễu

Một dòng cáp kết hợp cả hai chức năng thường sử dụng cấu trúc nhiều lớp.

Tùy yêu cầu kỹ thuật, các thành phần có thể gồm ruột dẫn đồng, lớp vật liệu chịu lửa, cách điện, màn chắn chống nhiễu và vỏ ngoài bảo vệ.

2.1. Ruột dẫn đồng

Ruột dẫn là thành phần truyền tải dòng điện hoặc tín hiệu.

Đồng được sử dụng phổ biến nhờ điện trở suất thấp và khả năng đáp ứng nhiều yêu cầu truyền dẫn.

Khi đánh giá ruột dẫn, cần xem xét:

• Tiết diện danh nghĩa.
• Cấp mềm ruột dẫn.
• Điện trở một chiều tại nhiệt độ tham chiếu.
• Kết cấu sợi đồng.
• Đặc tính cơ học và khả năng đấu nối.

IEC 60228 là một trong những tiêu chuẩn quan trọng dùng để xác định các yêu cầu liên quan đến ruột dẫn dây cáp.

2.2. Lớp băng mica chịu lửa

Trong nhiều kết cấu cáp chống cháy, băng mica được quấn quanh ruột dẫn nhằm tạo lớp bảo vệ điện môi có khả năng chịu nhiệt cao.

Mica là vật liệu khoáng có độ ổn định nhiệt và tính chất cách điện phù hợp với ứng dụng này.

Khi các thành phần polymer bên ngoài bị phân hủy dưới tác động của nhiệt, lớp mica có thể góp phần duy trì sự cách ly điện.

Tuy nhiên, hiệu quả của cấu trúc mica còn phụ thuộc vào chất lượng vật liệu, độ chồng mí khi quấn, phương pháp sản xuất và kết cấu tổng thể.

Không thể xác định thời gian duy trì mạch chỉ bằng việc quan sát sự hiện diện của lớp mica.

2.3. Lớp cách điện XLPE hoặc vật liệu chuyên dụng

XLPE là polyethylene liên kết ngang, được sử dụng rộng rãi làm vật liệu cách điện trong ngành dây cáp.

Cấu trúc liên kết ngang giúp vật liệu có đặc tính nhiệt khác với polyethylene nhiệt dẻo thông thường.

Một số dòng cáp chống cháy sử dụng XLPE kết hợp mica, trong khi những dòng khác sử dụng các hợp chất silicone hoặc vật liệu chuyên dụng.

Cần lưu ý rằng khả năng chịu nhiệt trong vận hành bình thường và khả năng duy trì mạch khi cháy là hai đặc tính khác nhau.

Vật liệu cách điện có cấp nhiệt độ làm việc cao không tự động bảo đảm cáp vượt qua phép thử IEC 60331.

2.4. Lớp màn chắn chống nhiễu

Lớp màn chắn có thể được chế tạo từ lá nhôm, lưới đồng bện hoặc cấu trúc kết hợp.

Đối với cáp tín hiệu nhiều cặp, có thể bố trí màn chắn tổng thể hoặc màn chắn riêng cho từng cặp.

Thiết kế màn chắn phải phù hợp với đặc tính tín hiệu và môi trường điện từ.

2.5. Lớp vỏ LSZH

LSZH là viết tắt của Low Smoke Zero Halogen.

Những hợp chất này được sử dụng nhằm đáp ứng yêu cầu về phát sinh khói và khí halogen trong điều kiện thử nghiệm cháy.

Trong các công trình đông người hoặc nơi có thiết bị điện tử quan trọng, đặc tính ít khói và không halogen thường được xem xét cùng với những yêu cầu an toàn cháy khác.

Tuy nhiên, cáp có vỏ LSZH không mặc nhiên được xem là cáp duy trì mạch khi cháy.

3. Cơ chế duy trì tính toàn vẹn mạch điện khi xảy ra cháy

Để hiểu khả năng chống cháy, cần xem xét sự thay đổi của vật liệu khi nhiệt độ tăng.

Trong điều kiện vận hành bình thường, các lớp cách điện và vỏ cáp duy trì đặc tính cơ học, điện môi theo thiết kế.

Khi xảy ra hỏa hoạn, nhiệt độ cao có thể khiến những thành phần hữu cơ bị mềm, phân hủy hoặc mất khả năng cách điện.

Nếu cấu trúc bảo vệ không phù hợp, các ruột dẫn có thể tiếp xúc với nhau hoặc với thành phần dẫn điện khác, gây mất tính toàn vẹn mạch.

Ở một số thiết kế cáp chống cháy, lớp mica hoặc cấu trúc chịu lửa chuyên dụng tiếp tục đảm nhiệm vai trò cách ly điện khi các lớp vật liệu khác bị suy giảm.

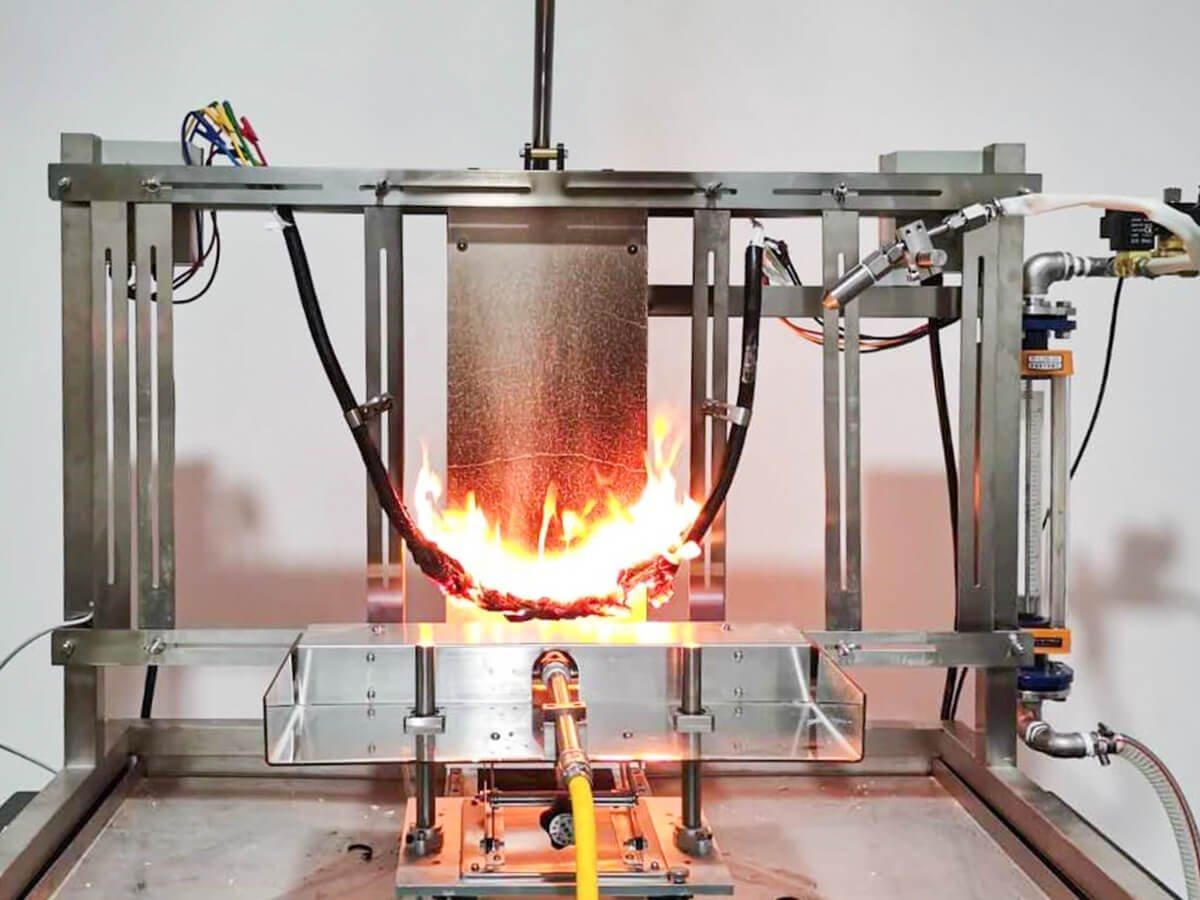

Khả năng duy trì mạch được kiểm tra trong những điều kiện thử nghiệm xác định, có thể bao gồm:

• Tác động trực tiếp của ngọn lửa.
• Tác động cơ học.
• Điện áp thử nghiệm.
• Thời gian tác động của lửa.
• Các điều kiện bổ sung như nước, nếu phương pháp thử quy định.

Một sản phẩm vượt qua phép thử không có nghĩa sẽ hoạt động vô thời hạn trong mọi đám cháy thực tế.

Kết quả thử nghiệm phải được hiểu trong phạm vi tiêu chuẩn, cấu hình mẫu và điều kiện được chứng nhận.

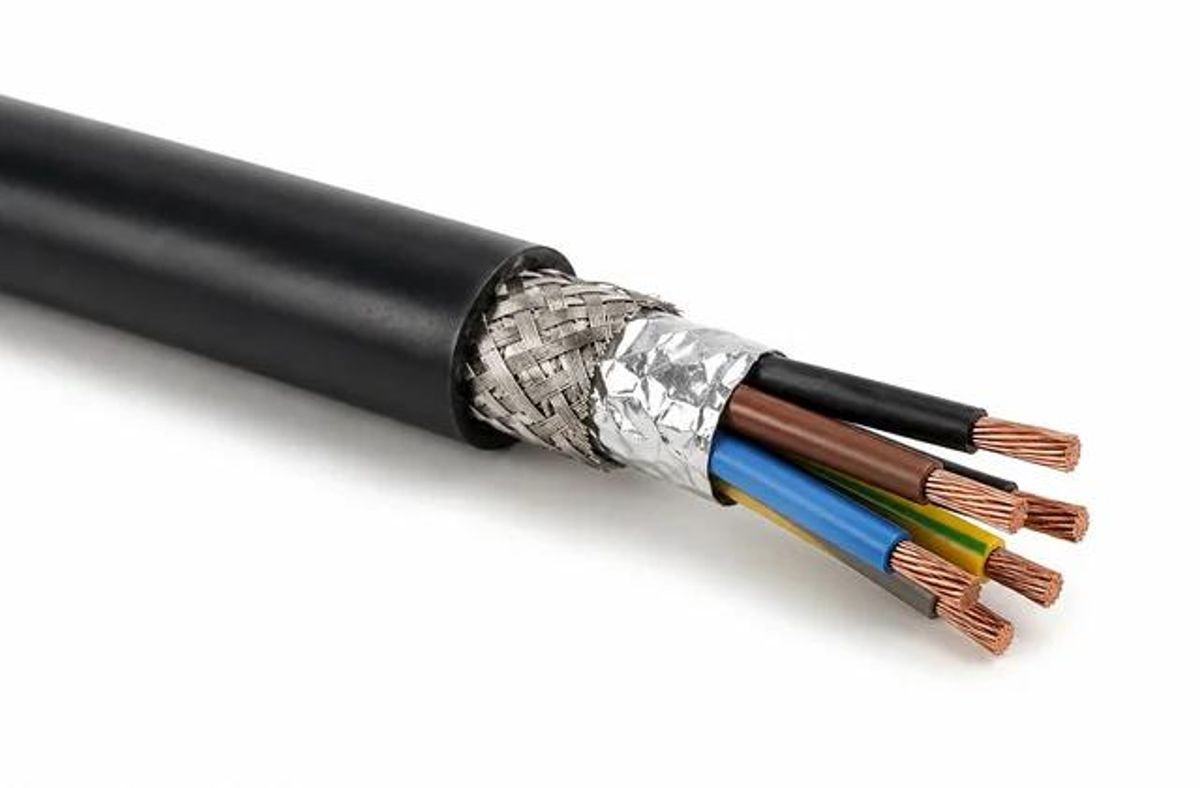

4. Kỹ thuật chống nhiễu điện từ EMI trong cáp tín hiệu

EMI là hiện tượng nhiễu điện từ có thể ảnh hưởng đến đường truyền tín hiệu hoặc hoạt động của thiết bị điện tử.

Trong môi trường công nghiệp, những nguồn nhiễu phổ biến gồm biến tần, động cơ, bộ nguồn chuyển mạch và thiết bị đóng cắt công suất.

Nhiễu có thể ghép vào đường dây thông qua những cơ chế khác nhau.

4.1. Ghép nhiễu điện dung

Khi hai dây dẫn có sự chênh lệch điện thế biến thiên và nằm gần nhau, điện trường có thể tạo ra sự ghép nhiễu điện dung.

Lớp màn chắn dẫn điện được thiết kế và đấu nối phù hợp có thể giúp hạn chế tác động này.

4.2. Ghép nhiễu cảm ứng

Dòng điện biến thiên tạo ra từ trường biến thiên.

Từ trường này có thể gây sức điện động cảm ứng trong những mạch dây ở gần.

Hiệu quả chống nhiễu từ trường phụ thuộc vào tần số, cấu trúc tuyến cáp, diện tích vòng dây và những phương pháp bảo vệ được sử dụng.

Màn chắn lá kim loại mỏng không phải lúc nào cũng hiệu quả đối với nhiễu từ trường tần số thấp.

4.3. Nhiễu dẫn truyền

Nhiễu cũng có thể truyền qua đường nguồn, dây tín hiệu hoặc hệ thống nối đất.

Trong trường hợp này, chỉ thay cáp có màn chắn tốt hơn chưa chắc giải quyết được vấn đề.

Cần xem xét đồng thời cấu hình nối đất, bộ lọc, thiết bị truyền thông và sơ đồ đi dây.

5. So sánh màn chắn lá nhôm và lưới đồng bện

Hai cấu trúc màn chắn phổ biến có những ưu điểm và giới hạn riêng.

Màn chắn lá nhôm

Màn chắn lá nhôm thường gồm lớp kim loại mỏng kết hợp vật liệu nền polymer.

Ưu điểm là khả năng che phủ liên tục cao, cấu trúc gọn và khối lượng tương đối thấp.

Trong nhiều thiết kế, dây thoát nhiễu được bố trí tiếp xúc với màn chắn để hỗ trợ việc kết nối.

Tuy nhiên, khả năng duy trì đặc tính màn chắn còn phụ thuộc vào cấu trúc cáp và điều kiện uốn.

Màn chắn lưới đồng

Màn chắn lưới đồng gồm các sợi đồng đan chéo quanh lõi cáp.

Cấu trúc này có thể cung cấp đường dẫn điện với đặc tính phù hợp cho nhiều ứng dụng chống nhiễu.

Độ che phủ của lưới đồng phụ thuộc vào mật độ bện, đường kính sợi và hình học kết cấu.

Lưới đồng không tạo ra độ che phủ tuyệt đối như một lớp lá kim loại liên tục, nhưng có những lợi thế riêng trong các ứng dụng cần tính linh hoạt và kết nối màn chắn.

Màn chắn kết hợp

Một số dòng cáp sử dụng cả lá kim loại và lưới đồng để khai thác ưu điểm của từng cấu trúc.

Tuy nhiên, giải pháp kết hợp không tự động bảo đảm hiệu quả chống nhiễu tốt nhất trong mọi ứng dụng.

Lựa chọn phải dựa trên yêu cầu EMC, dải tần nhiễu và dữ liệu thử nghiệm của sản phẩm.

6. Thông số kỹ thuật đánh giá hiệu quả chống nhiễu

Khi lựa chọn cáp cho ứng dụng công nghiệp, việc chỉ ghi nhận có hoặc không có màn chắn là chưa đủ.

Hiệu quả che chắn – Shielding Effectiveness

Hiệu quả che chắn phản ánh mức độ suy giảm của tín hiệu nhiễu qua cấu trúc màn chắn trong điều kiện đo xác định.

Chỉ tiêu này thường được biểu diễn bằng decibel (dB).

Đối với tỷ số biên độ của cùng đại lượng đo, có thể sử dụng biểu thức:

SE = 20 log₁₀ (A₁/A₂)

Trong đó A₁ và A₂ là biên độ trước và sau khi xét tác động che chắn, theo cùng phương pháp đo.

Ví dụ, nếu biên độ giảm 10 lần, mức suy giảm tương ứng là 20 dB.

Tuy nhiên, đây là biểu thức minh họa cho tỷ số biên độ, không thay thế phương pháp thử tiêu chuẩn của cáp.

Trở kháng truyền – Transfer Impedance

Trở kháng truyền là một thông số quan trọng dùng đánh giá đặc tính màn chắn trong những điều kiện đo phù hợp.

Thông số này liên quan đến điện áp xuất hiện trên một đơn vị chiều dài do dòng điện chạy trên cấu trúc màn chắn.

Trong cùng điều kiện thử và dải tần so sánh, trở kháng truyền thấp thường thể hiện khả năng hạn chế ghép nhiễu tốt hơn.

Việc đánh giá cần xét theo tần số vì đặc tính màn chắn không cố định trên toàn bộ phổ điện từ.

7. Phân tích tiêu chuẩn IEC 60331 về khả năng duy trì mạch

IEC 60331 là bộ tiêu chuẩn quan trọng đối với dây cáp yêu cầu duy trì tính toàn vẹn mạch điện trong điều kiện cháy.

Tuy nhiên, cần xác định chính xác phần tiêu chuẩn được áp dụng.

IEC 60331-1

Áp dụng cho những loại cáp thuộc phạm vi tiêu chuẩn, có đường kính ngoài lớn hơn 20 mm, điện áp định mức đến 0,6/1kV, trong thử nghiệm cháy kết hợp tác động cơ học.

IEC 60331-2

Đề cập đến những loại cáp có đường kính ngoài không vượt quá 20 mm thuộc phạm vi áp dụng tương ứng.

IEC 60331-3

Liên quan đến thử nghiệm duy trì mạch trong điều kiện cháy và tác động cơ học khi cáp được thử trong kết cấu vỏ kim loại theo phương pháp quy định.

Không nên ghi chung chung rằng một sản phẩm đạt IEC 60331 mà không kiểm tra phần tiêu chuẩn, phiên bản và kết quả thử nghiệm.

Đặc biệt, thời gian thử và điều kiện nhiệt độ không thể suy ra chỉ từ tên bộ tiêu chuẩn.

8. Phân biệt các tiêu chuẩn thử nghiệm liên quan đến an toàn cháy

Ngoài IEC 60331, việc đánh giá cáp có thể liên quan đến những bộ tiêu chuẩn khác.

Tiêu chuẩnNội dung đánh giáIEC 60331Khả năng duy trì tính toàn vẹn mạch khi cháyIEC 60332Đặc tính lan truyền ngọn lửaIEC 60754Đặc tính khí phát sinh từ vật liệu cáp khi cháyIEC 61034Mật độ khói phát sinh trong điều kiện thửBS EN 50200Tính toàn vẹn mạch của cáp thuộc phạm vi tiêu chuẩn khi chịu cháy và tác động cơ họcBS 8519Hướng dẫn lựa chọn, lắp đặt hệ thống cáp chống cháy cho các ứng dụng an toàn và chữa cháy

Các tiêu chuẩn này giải quyết những đặc tính khác nhau.

Một sản phẩm có thể đáp ứng yêu cầu chậm cháy nhưng không đáp ứng yêu cầu duy trì mạch. Tương tự, việc sử dụng vật liệu ít khói không chứng minh cáp đạt đặc tính chống nhiễu.

Vì vậy, hồ sơ kỹ thuật cần liệt kê rõ từng tiêu chuẩn áp dụng và chứng cứ thử nghiệm tương ứng.

9. Yêu cầu thiết kế hệ thống cáp cho công trình PCCC

Trong hệ thống PCCC, tính toàn vẹn chức năng không chỉ phụ thuộc vào dây cáp.

Một tuyến cáp có thể gồm dây dẫn, phụ kiện cố định, giá đỡ, máng cáp, hộp nối và các bộ phận kết nối.

Nếu những thành phần này không đáp ứng điều kiện cháy thiết kế, toàn bộ hệ thống vẫn có nguy cơ mất chức năng.

Ví dụ, dây cáp có khả năng duy trì mạch trong thời gian thử nghiệm nhưng giá đỡ bị sập dưới tác động của nhiệt có thể dẫn đến hư hỏng cơ học của tuyến cáp.

Vì vậy, cần xem xét khả năng chịu lửa ở cấp độ hệ thống.

Đối với những công trình áp dụng tiêu chuẩn thiết kế liên quan, việc lựa chọn và lắp đặt có thể tham khảo những nguyên tắc của BS 8519 hoặc các tiêu chuẩn tương đương được chấp thuận.

Tại Việt Nam, cần ưu tiên yêu cầu trong hồ sơ thiết kế, quy chuẩn pháp luật và tiêu chuẩn áp dụng cho dự án.

Không nên mặc định chứng nhận theo một tiêu chuẩn quốc tế sẽ tự động đáp ứng toàn bộ yêu cầu pháp lý tại Việt Nam.

10. Nguyên tắc bố trí và tiếp địa màn chắn chống nhiễu

Màn chắn chống nhiễu chỉ phát huy hiệu quả khi được tích hợp đúng vào hệ thống.

Một số vấn đề cần xem xét gồm:

Phân tuyến cáp: Hạn chế bố trí cáp tín hiệu gần các nguồn nhiễu mạnh khi thiết kế và điều kiện thi công cho phép.

Bảo đảm tính liên tục màn chắn: Tránh các điểm gián đoạn không cần thiết trong cấu trúc bảo vệ.

Đầu nối phù hợp: Một số hệ thống yêu cầu đầu nối có khả năng duy trì kết nối màn chắn theo cấu trúc bao quanh.

Tiếp địa màn chắn: Phương pháp nối một đầu hoặc hai đầu cần được lựa chọn theo đặc tính tín hiệu, dải tần nhiễu, kiến trúc tiếp địa và hướng dẫn nhà sản xuất thiết bị.

Đối với một số hệ thống tần số cao, kết nối màn chắn theo chu vi có thể quan trọng hơn kiểu nối bằng dây thoát nhiễu dài.

Ngược lại, trong những mạch đo lường nhạy cảm, cách bố trí nối đất có thể cần được phân tích để hạn chế dòng điện không mong muốn.

Không tồn tại một nguyên tắc nối đất màn chắn duy nhất phù hợp với mọi hệ thống.

11. Những thông số cần kiểm tra khi lựa chọn cáp chống cháy chống nhiễu

Đối với bộ phận mua hàng kỹ thuật, một bản dữ liệu sản phẩm cần được đánh giá theo nhiều nhóm thông số.

Nhóm điện

• Điện áp định mức.
• Điện trở ruột dẫn.
• Tiết diện và số lõi.
• Điện dung của cáp khi có yêu cầu.
• Trở kháng đặc tính đối với đường truyền tương ứng.
• Giới hạn chiều dài tuyến truyền tín hiệu.

Nhóm cơ học

• Đường kính ngoài.
• Bán kính uốn tối thiểu.
• Lực kéo cho phép khi lắp đặt.
• Khả năng chịu tác động cơ học.
• Điều kiện lắp đặt cố định hoặc chuyển động.

Nhóm nhiệt và cháy

• Nhiệt độ vận hành.
• Tiêu chuẩn duy trì mạch khi cháy.
• Đặc tính chậm cháy.
• Đặc tính phát sinh khói và khí.
• Điều kiện thử nghiệm và phạm vi chứng nhận.

Nhóm chống nhiễu

• Loại màn chắn.
• Màn chắn tổng thể hay màn chắn riêng từng cặp.
• Đặc tính chống nhiễu được công bố.
• Phương án đấu nối màn chắn.
• Khả năng tương thích với thiết bị và giao thức truyền tín hiệu.

Việc đối chiếu đầy đủ những thông số này giúp hạn chế rủi ro chọn sai sản phẩm dù tên thương mại tương đối giống nhau.

12. Những lỗi kỹ thuật thường gặp khi lựa chọn và thi công

Chỉ so sánh số phút chống cháy

Thời gian duy trì mạch cần được xem xét cùng tiêu chuẩn, nhiệt độ, điều kiện thử và phạm vi chứng nhận.

Hai sản phẩm cùng công bố 90 phút không nhất thiết đã trải qua cùng một phương pháp thử.

Nhầm lẫn LSZH với chống cháy

LSZH chủ yếu liên quan đến đặc tính khói và halogen, không tự động chứng minh khả năng duy trì mạch.

Chọn cáp có màn chắn nhưng bỏ qua cách đấu nối

Một lớp màn chắn tốt vẫn có thể không đạt hiệu quả mong muốn nếu thiết kế đấu nối không phù hợp.

Không kiểm tra phụ kiện lắp đặt

Hệ thống giá đỡ, hộp nối hoặc phụ kiện không đáp ứng điều kiện thiết kế có thể ảnh hưởng đến khả năng duy trì chức năng toàn tuyến.

Không đánh giá thông số truyền tín hiệu

Với những hệ thống truyền thông, số lõi và tiết diện chưa đủ để xác định sự phù hợp.

Cần xem xét trở kháng, điện dung, chiều dài tuyến và các thông số do nhà sản xuất thiết bị yêu cầu.

13. Câu hỏi chuyên môn thường gặp

Cáp có lớp mica có chắc chắn đạt IEC 60331 không?

Không. Mica chỉ là một thành phần vật liệu. Việc đáp ứng IEC 60331 phải được chứng minh bằng kết quả thử nghiệm của kết cấu cáp hoàn chỉnh.

Màn chắn đồng có luôn tốt hơn màn chắn nhôm không?

Không. Hiệu quả phụ thuộc vào cấu trúc, tần số nhiễu và điều kiện sử dụng. Mỗi loại màn chắn có những ưu điểm riêng.

Có thể sử dụng cáp chống cháy thông thường thay cho cáp chống cháy chống nhiễu không?

Chỉ khi yêu cầu thiết kế và thông số thiết bị cho phép. Nếu hệ thống yêu cầu màn chắn chống nhiễu, việc thay thế phải được đánh giá và chấp thuận phù hợp.

Cáp chống cháy có thể hoạt động sau khi đám cháy kết thúc không?

Không nên mặc định có thể tiếp tục sử dụng. Cáp đã chịu tác động của cháy cần được đánh giá và xử lý theo quy trình an toàn, thường phải thay thế nếu đã bị ảnh hưởng.

Nên lựa chọn theo giá hay theo tiêu chuẩn?

Đối với những hệ thống an toàn, sự phù hợp kỹ thuật và yêu cầu pháp lý phải được xác định trước. Sau đó mới so sánh chi phí giữa các sản phẩm đáp ứng đầy đủ yêu cầu.

14. Kết luận: Đánh giá cáp chống cháy chống nhiễu theo hiệu năng hệ thống

Cáp chống cháy chống nhiễu là sản phẩm kết hợp những giải pháp vật liệu và thiết kế điện từ nhằm đáp ứng các yêu cầu quan trọng về duy trì mạch và chất lượng truyền tín hiệu.

Tuy nhiên, hiệu quả thực tế không được quyết định chỉ bằng lớp mica, vật liệu LSZH hay màn chắn kim loại.

Cần đánh giá đồng thời khả năng duy trì mạch theo tiêu chuẩn, đặc tính chống nhiễu, thông số truyền tín hiệu, cấu trúc lắp đặt và khả năng tương thích với toàn bộ hệ thống.

Đối với các công trình PCCC, hệ thống điều khiển an toàn và những ứng dụng quan trọng, lựa chọn đúng dây cáp ngay từ giai đoạn thiết kế sẽ góp phần giảm rủi ro kỹ thuật và tăng độ tin cậy khi vận hành.

Thông qua việc chia sẻ kiến thức chuyên sâu, Cáp Điện Sài Gòn mong muốn cung cấp thêm cơ sở kỹ thuật để khách hàng, kỹ sư và nhà thầu đánh giá, lựa chọn giải pháp dây cáp phù hợp với từng yêu cầu công trình.

Xem thêm: https://capdiensaigon.vn/cap-chong-chay/
